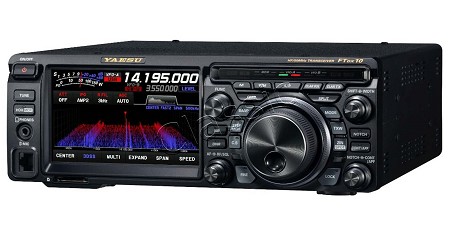

YAESU FT-DX10

De nieuwe Yaesu FTDX10 de No. 3! op de Sherwood lijst (Download Sherwood Receiver Test Data):

Evenals de FTDX101-serie maakt de nieuwe Yaesu FTDX10 gebruik van de Yaesu Hybrid SDR-configuratie - Narrow Band SDR en Direct Sampling SDR. De smalband-SDR-ontvanger accentueert de uitstekende ontvangerprestaties, terwijl de Direct Sampling SDR een gedigitaliseerde real-time spectrumscoop biedt.

Net als bij de FTDX101-serie is de ontvangerconfiguratie van het type Down Conversie met de eerste middenfrequent op 9 MHz overgenomen. Hierdoor is het mogelijk om uitstekende kristal roofing filters met een smalle bandbreedte en grote flanksteilheid toe te passen. Dankzij de Narrow Band SDR met de nieuwste circuit configuratie inclusief 600Hz, 3kHz en 12kHz roofing filters en ruissarme oscillator, bereikt de RMDR (Reciprocal Mixing Dynamic Range) 116dB of meer, de close-in BDR (Blocking Dynamic Range) bereikt 141dB of meer, en de 3rd IMDR (derde-orde intermodulatie Dynamic Range) bereikt 109dB of meer, in de 14 MHz-band bij 2 kHz signaal afstand.

RDDS (High Resolution Direct Digital Synthesizer) zorgt voor een rustige en duidelijke ontvangst. Het hart van de nieuwe FT-DX10 maakt gebruik van de 250 MHz HRDDS-methode, hetzelfde als bij de FTDX101-serie. Dankzij de kenmerken die de C/N-verhouding (carrier to noise) verbeteren en de zorgvuldige selectie van componenten in het ontwerp, bereikt de faseruis van de DDS een uitstekende waarde van -145dB of minder op 14MHz bij 2kHz signaal afstand.

Frequentiebereik	:	RX 30 kHz - 75 MHz; TX 1.8 - 54 MHz (70 MHz na soft mod.). Alleen AMA-banden. Op verzoek TX frequentieuitbreiding gratis
Modulatietype	:	AM, FM, LSB, USB, CW, RTTY, PSK
Uitgangsvermogen	:	5-100 watt (AM 5-25 watt);
	:	Bij digi modi zoals FT8/FT4 adviseert Yaesu evenals in AM de power te reduceren tot 25% ter voorkoming van schade aan eindtransistoren!
	:	Wij geven geen ondersteuning bij configuratie van WSJT op uw computer. Zie daarvoor de uitvoerige info op het internet
Afmetingen	:	B266 x H91 x D263 mm
Gewicht	:	5,9 kg

Enkele buitengewone kenmerken zijn:

• Frequentiebanden: 160, 80, 60, 40, 30, 20, 17, 15, 12, 10, 6 en 4 meter.
• 15 aparte band doorlaat filters
• 9 MHz IF Roofing Filters met uitstekende Shape Factor (12 kHz, 3 kHz, 600 Hz en optie voor extra 300Hz)
• Effectieve QRM onderdrukking met de IF DSP (IF SHIFT/WIDTH, IF NOTCH DNF, DNR, COUNTOUR)
• High-quality en super stabile eindversterker voorzien van de nieuwe push-pull MOSFET RD70HUP2
• Aluminium koelblok met 80mm ruisarme axiale ventilator
• High Speed Automatic Antenna Tuner met 100 geheugenplaatsen
• HF & audio monitorfunctie van eigen zendsignaal
• Microfoon versterker met drievoudige parametrische equalizer (SSB/ AM mode)
• QMB (Quick Memory Bank)
• Band Stack Functie voor 3 frequenties per band
• Groot Touch-Panel 5-inch Full-Color TFT Display
• NIEUW: Alle functies ook met standaard USB muis te bedienen
• 3DSS (3 dimensionale spectrum scope) Waterfall Display
• HDMI aansluiting voor externe monitor *)
• WLAN aansluiting
• RS-232C aansluiting
• 2 x USB
• SD Card Slot
• Optionele speaker – SP-30 speciaal ontwikkeld voor de nieuwe FT-DX10
• Optioneel roofing filter (300Hz) XF-130CN

Bediening op afstand met optionele LAN-eenheid (SCU-LAN10)
Bediening op afstand van de zendontvanger is mogelijk met de optionele SCU-LAN10 en SCU-LAN10 Network Remote Control Software. Naast het besturen van de basishandelingen van de zendontvanger, maken de veelzijdige scope displays een geavanceerde bediening mogelijk, zoals het bewaken van de bandcondities op een groot scherm op een locatie ver weg van de ham shack door verbinding met een LAN-thuisnetwerk.

Meegeleverde accessoires:
- Microfoon SSM-75E
- DC-voedingskabel met / zekering
- Extra zekering
- Jackplug 6,35 Stereo
- Handleiding Engels

*) Let op! De DVI uitgang kan beschadigd worden als gevolg van potentiaalverschillen tussen monitor en transceiver.

Bij sommige monitoren met een ingebouwde netvoeding kan door lekstromen een ongewenste spanning op het chassis ontstaan. Vereffening treedt dan op wanneer de monitor met de transceiver wordt verbonden.

Sluit daarom altijd eerst alle verbindingskabels tussen de diverse apparaten en periferie aan zonder dat de apparatuur ingeschakeld is. Hierdoor worden eventuele potentiaalverschillen bij voorbaat vereffend. Nog veiliger is het door eerst alle verbindingskabels aan te brengen en pas daarna de netstekkers van de apparaten in het stopcontact te steken. Ieder potentiaalverschil is dan geheel uitgesloten.

Ventilator De technologie van SDR-transceivers is vergelijkbaar met die van een computer, waar krachtige processors en geluidskaarten veel warmte produceren en daarom continu moeten worden gekoeld met een of meer ventilatoren. Hetzelfde geldt voor de 400 MHz HRDDS, de FPGA's en A/D-converters in SDR-transceivers. Wordt bovendien de zender bij vol vermogen gebruikt, dan zal ondanks de ingebouwde heatsink de temperatuur gestuurde ventilator het toerental verhogen voor de noodzakelijke extra koeling. Dit geldt voor alle SDR-transceivers ongeacht merk en type.

Met behulp van een omgekeerde MX-610 duplexer kunnen afzonderlijke antennesystemen voor 6 m en HF worden aangesloten op de enkele SO-239 antenneaansluiting.
