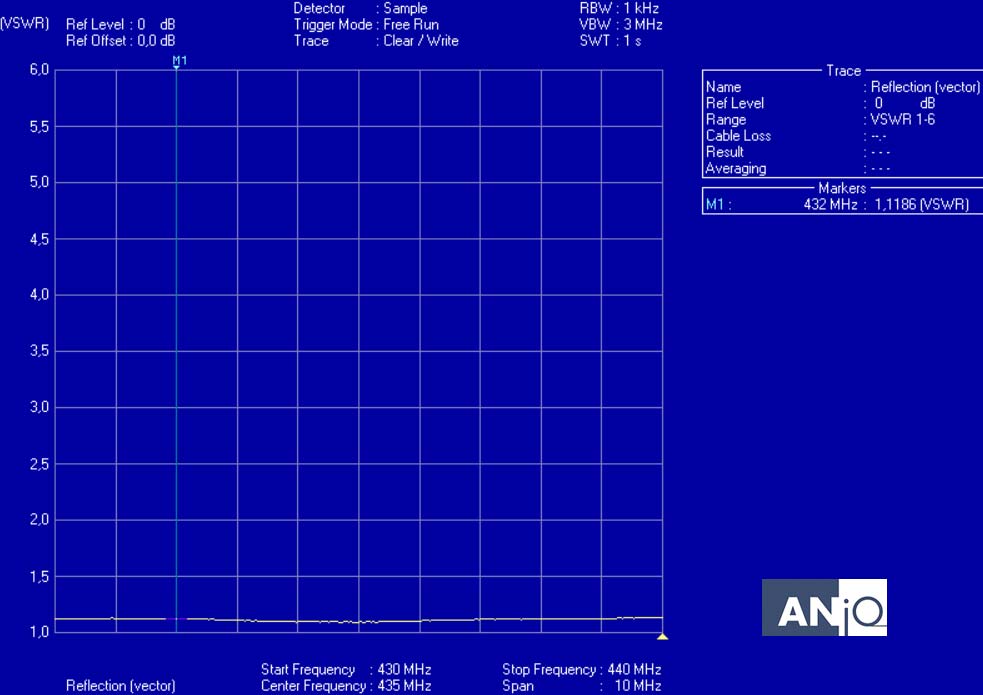

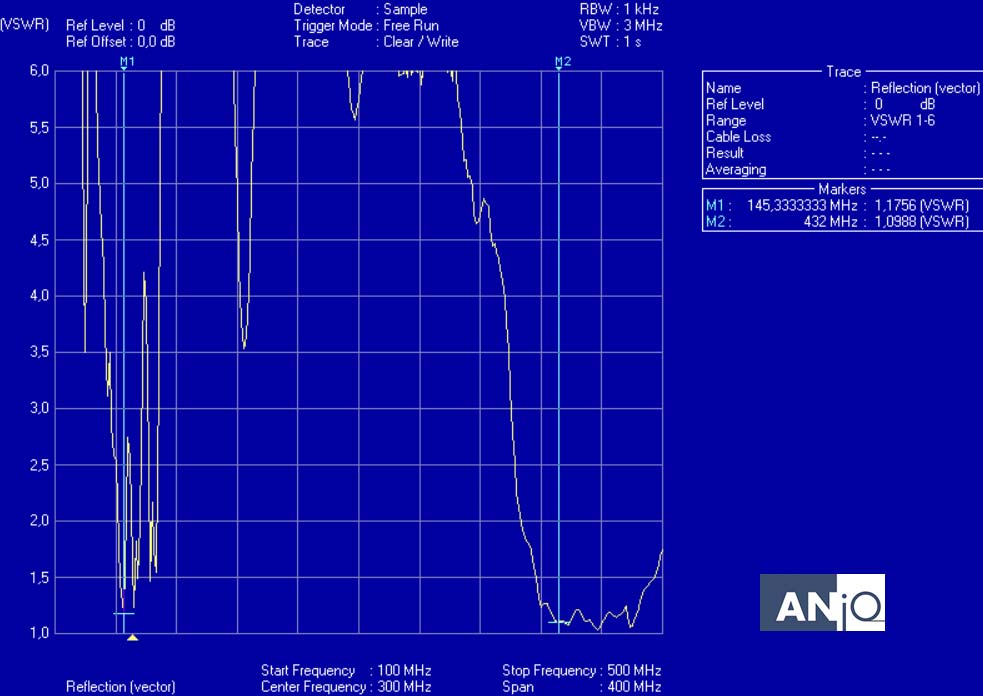

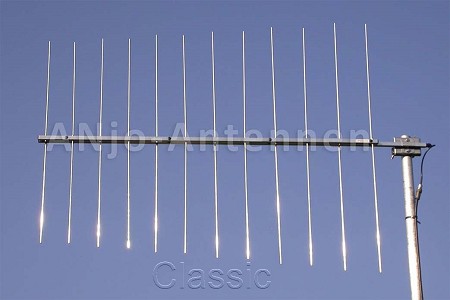

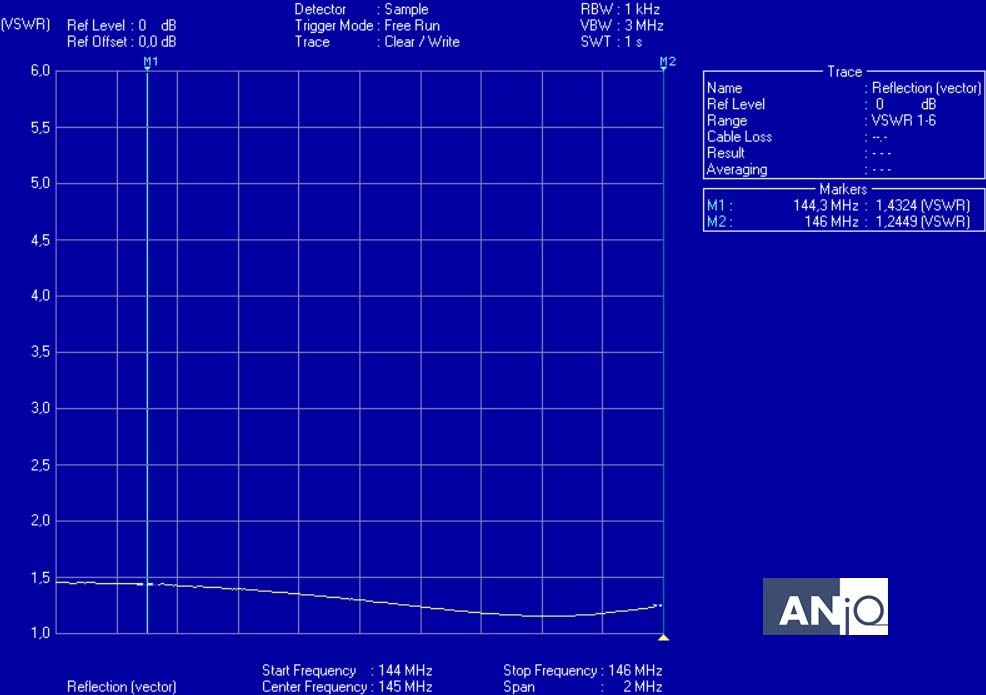

ANjo LP145435S is een 12 elements logaritmisch periodische antenne voor VHF/UHF amateurradio; dual-band antenne voor 2 m en 70cm band met één antenne en één voedingskabel; breedband 50 Ohm matching; zie SWR diagrammen.
ANjo - antennes met meetbare kwaliteit en precisie (± 0,02mm!) zijn in Duitsland ontwikkelde en geproduceerde gain geoptimaliseerde yagi- en log-periodische antennes in het frequentiebereik 50 MHz tot 3000 MHz.
De veeleisende VHF/UHF/SHF radioamateur heeft de keuze uit een serie gain geoptimaliseerde, hoogwaardige Yagi-antennes voor Tropo, Es, MS, EME en andere modi. Circulair gepolariseerde satellietantennes, zowel als omni-directionele als directionele antennes. Gedeeltelijk schakelbare LHCP of RHCP. Meerdere gestapelde viervoudige antennes met grote horizontale openingshoeken en optimale zijlob onderdrukking en tegelijkertijd zeer kleine verticale openingshoeken.
Specificaties
Frequentiebereik | : | 145 MHz + 435 MHz |
Aantal elementen | : | 12 |
Gain | : | 2 m/10,1 dBi; 70cm/13,1 dBi |
Voor/Achter verhouding | : | 2 m/20 dB; 70cm/26 dB |
Boomlengte | : | 1,45 m; dubbele boom 10 x 10 mm |
Langste element | : | ca. 1 m |
Openingshoek | : | 2 m/ E = 60° / H = 80° ; 70cm/ E = 80° / H = 110° |
Windlast | : | 63 N @ 120 km/h und 112 N @ 160 km/h |
Aansluiting | : | via in de boom doorgevoerde pigtail met professionele female N-connector (Rosenberger) |
Max. vermogen | : | 1 kW CW |
Montage | : | voormast; geschikt voor horizontale en verticale montage |
Materiaal | : | boom en elementen van aluminium; mastklem en alle verbindingsdelen van RVS A4! *) |
Gewicht | : | 1,9 kg |
*) RVS A4 bevat naast chroom en nikkel ook molybdeen. Dankzij deze samenstelling is de corrosiebestendigheid hoger. RVS A4 vind je terug bij toepassingen waarbij chloor of zout een rol spelen, bijvoorbeeld in de jachtbouw of in specifieke industriële omgevingen.
Maten en gewicht zijn inclusief verpakking
Maten |
: |
L163 x B20 x H11 cm |
Gewicht |
: |
2,70 kg |
