DIAMOND WD-330S

Draaddipool T2FD - korte versie


Omschrijving
Excl btw
Incl btw
Per
Aantal

DIAMOND WD-330S
Art. 3022483
Voorradig. Bezorging 1-2 werkdagen
Excl btw € 173,55
Incl btw € 210,00
Per 1 St.
Alle prijzen zijn excl. verzendkosten
VOOR EU PARTICULIEREN
De BTW wordt automatisch herberekend voor het land waarvan de vlag rechts bovenin is gekozen.

BEDRIJVEN MET EU BTW-ID-NUMMER
Gelieve te registreren met het EU BTW-ID-Nr., voordat u de eerste keer online bestelt. Na handmatige controle wijzigen wij de BTW in 0%. Daarna eerst inloggen.
De Diamond WD-330S is een gevouwen breedband dipoolantenne volgens het T2FD principe (Tilted Terminated Folded Dipole), die in de 40er jaren werd ontwikkeld door de United States Navy. Aanpassing en stralingsdiagram zijn over een groot frequentiebereik vrijwel constant.

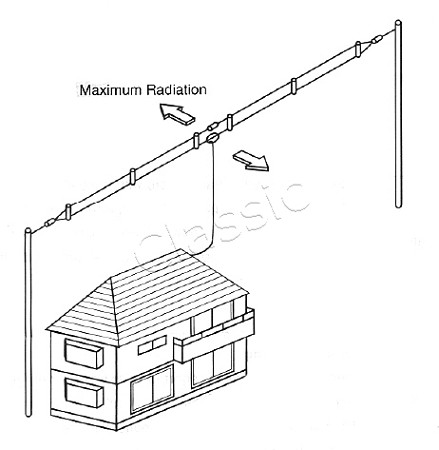

In het midden van de bovenste geleider bevindt zich een inductievrije weerstand van 390 Ohm/50 Watt (!), die ca. 1/3 van het zendvermogen zal absorberen. De impedantie in het midden van de onderste geleider is ca. 300 Ohm. Via een 1:6 balun wordt hier de 50 Ohm coax aangesloten. De beide geleiders worden door middel van enkele 50 cm lange spreiders op afstand gehouden. De beste resulaten worden verkregen wanneer de antenne als sloper onder een hoek van 20-40 graden wordt opgehangen.

Geschikt voor zend- en luisteramateur, alsmede voor professionele toepassing.

Specificaties

Frequentiebereik : 2-28,6 MHz

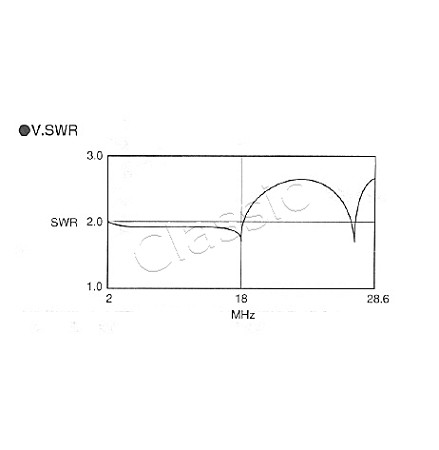

SWR venster 1:2 : 2-18 MHz | 1:3 boven 18 MHz
Totale lengte : 10 m.
Impedantie : 50 Ohm
Aansluiting : PL connector, female
Max. power : 150 W PEP
Gewicht : 1,7 kg

Maten en gewicht zijn inclusief verpakking
Maten  :  L53 x B23 x H11 cm
Gewicht  :  2,90 kg
