UltraBeam Yagi 2 el. 6-40 m. - RCU-06

Beam 6-40 m. | 2-1 el.


Omschrijving
Excl btw
Incl btw
Per
Aantal

UltraBeam Yagi 2 el. 6-40 m. - RCU-06
Art. 3022071
Voorradig. Levertijd 1-2 dagen
Excl btw € 1.772,73
Incl btw € 2.145,00
Per 1 St.
Alle prijzen zijn excl. verzendkosten

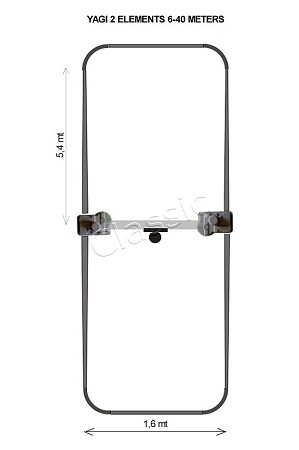

De UltraBeam 2EL640 is een compacte 2 ele. yagi voor 6, 10, 12, 15, 17 en 20 meter en een gevouwen dipool voor 30-40 m. De boom bestaat uit aluminium profiel 60 x 60 x 3 mm. De 2EL640 is een uitgebreide 2EL620. Door de uiteinden van de glasfiber buizen van beide elementen met elkaar te verbinden kan de messing geleider van de straler in afgebogen vorm naar beide zijden worden verlengd en op 30 en 40 meter worden afgestemd. In dat geval wordt de geleider van de reflector geheel ingetrokken. Besturing geschiedt geheel automatisch van uit de control unit.

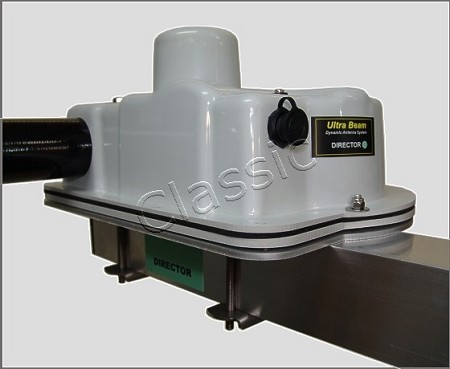

Ieder element van de dynamische UltraBeam yagi bestaat uit twee halve telescopisch uitgevoerde glasfiber buizen waarin zich naar beide zijden een messing geleider beweegt, die van uit het midden in lengte kan worden gevarieerd. De haspel waarop de beide geleiders zijn opgerold wordt door middel van een computer gestuurde elektromotor aangedreven. In verband met het gewicht van de gecombineerde elementen worden deze naar beide zijden opgespannen.

De motor unit van de dipool heeft een high power 2:1 balun ingebouwd. Zie afbeelding.

Met behulp van de nieuwe antenne controller RCU-06 met touch control en krachtige besturingssoftware wordt de dipool automatisch op de gewenste frequentie afgestemd. De afstemming van alle elementen geschiedt symultaan en is in zeer korte tijd op de gewenste frequentie geoptimaliseerd. In slechts 18 sec. optimaliseren de krachtige motoren de antenne van de hoogste naar de laagste frequentie. Ook kunt u de band en/of frequentie data van uw transceiver door middel van een optionele interface kabel via de RS232 poort aan de controller doorgeven. Tevens kan besturing vanaf de PC worden toegepast. Zie de aangehangen configuratie informatie.

Met de geavanceerde krachtige software kan zelfs het stralingsdiagram van de antenne 180 graden worden gedraaid, zonder daadwerkelijk de antenne te draaien. In dat geval wordt het parasitaire element als reflector of als director afgestemd. Ook kan de antenne op een bi-directional stralingsdiagram worden afgestemd.

Alle aansluitkabels worden volledig geconfectioneerd met waterdichte IP68 connectoren geleverd en kunnen zonder enige extra afdichting op de motoren worden ingeplugd. Alle kabels zijn vooraf getest.

Firmware updates voor de antenne controller kunt u online bij UltraBeam downloaden en zelf via de RS232 poort laden. Ook kunt u de band en/of frequentie data van uw transceiver door middel van een optionele interface kabel via de RS232 poort aan de controller doorgeven. Bij zenden zal de antenne automatisch op de zendfrequentie worden geoptimaliseerd.

Specificaties

Frequentiebereik : 7-50 MHz
Aantal elementen : 2 - 6/10/12/15/17/20 m.
 : 1 - 30/40 m. (Moxon)
Gain : 4,2 dBd
V/A verhouding : 16 dB
Max. vermogen : 3,5 kW PEP
Boomlengte : 1,62 m.
Boom diameter : 60 x 60 mm vierkant
Alle elementen : 11 m. lang
Draaicirkel : 5,55 m.
Windlast : 0,44 m2
Aansluiting : SO 239
Mastdiameter : 50 mm
Gewicht : 16,5 kg

Balun en antennecontroller zijn inbegrepen. Controller kabel dient extra besteld te worden. Zie onderstaande gerelateerde artikelen voor de verschillende lengtes.

Maten en gewicht zijn inclusief verpakking
Maten  :  L176 x B28 x D36 cm
Gewicht  :  23,80 kg
