UltraBeam Yagi 4 el. 6-20 m.

Beam 4 el. | 6-20 m.


Omschrijving
Excl btw
Incl btw
Per
Aantal

UltraBeam Yagi 4 el. 6-20 m.
Art. 3022069
Excl btw € 2.995,87
Incl btw € 3.625,00
Per 1 St.
Alle prijzen zijn excl. verzendkosten

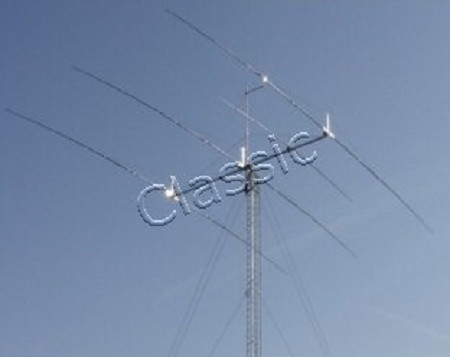

De UltraBeam 4EL620 is een dynamische 4 ele. yagi voor 6, 10, 12, 15, 17 en 20 meter. De antenne heeft vier uit glasfiber bestaande elementen van gelijke lengte. De boom bestaat uit aluminium profiel 60 x 60 x 3 mm.

Ieder element van de dynamische UltraBeam yagi bestaat uit twee halve telescopisch uitgevoerde glasfiber buizen waarin zich naar beide zijden een messing geleider beweegt, die van uit het midden in lengte kan worden gevarieerd. De haspel waarop de beide geleiders zijn opgerold wordt door middel van een computer gestuurde elektromotor aangedreven.

De motor unit van de dipool heeft een high power 2:1 balun ingebouwd. Zie afbeelding.

Met behulp van de meegeleverde antenne controller, voorzien van vier driver boards en krachtige besturingssoftware worden de vier elementen van de yagi automatisch op de gewenste frequentie en beste SWR afgestemd.

Met behulp van de geavanceerde krachtige software kan zelfs het stralingsdiagram van de antenne 180 graden worden gedraaid, zonder daadwerkelijk de antenne te draaien. In dat geval wordt de parasitaire elementen als reflector of als director afgestemd. Ook kan de antenne op een bi-directional stralingsdiagram worden afgestemd.

De afstemming van de vier elementen geschiedt geheel symultaan en is in zeer korte tijd op de gewenste frequentie geoptimaliseerd. In slechts 18 sec. optimaliseren de krachtige motoren de antenne van de hoogste naar de laagste frequentie.

Alle aansluitkabels worden volledig geconfectioneerd met waterdichte IP68 connectoren geleverd en kunnen zonder enige extra afdichting op de motoren worden ingeplugd. Alle kabels zijn vooraf getest.

Door toepassing van de uiterst sterke en telescopisch uitgevoerde glasfiber buizen kan de antenne zonder opspanning van de elementen worden opgesteld.

Firmware updates voor de antenne controller kunt u online bij UltraBeam downloaden en zelf via de RS232 poort laden. Ook kunt u de band en/of frequentie data van uw transceiver door middel van een optionele interface kabel via de RS232 poort aan de controller doorgeven. Bij zenden zal de antenne automatisch op de zendfrequentie worden geoptimaliseerd.

Specificaties

Frequentiebereik : 14-50 MHz
Aantal elementen : 4
Actieve elementen : 10-12-15 m. - 4 | 17-20 m. - 3
Gain 10-12-15 meters : 8 dBd | 17-20 meters : 6 dBd
V/A verhouding : 25 dB
Actieve elementen : 4

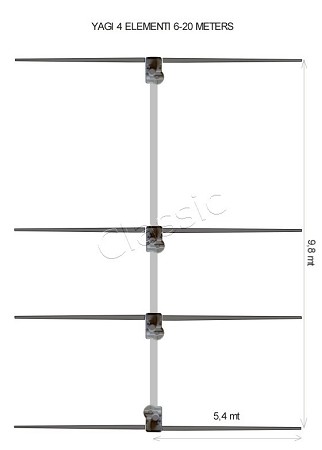

Boomlengte : 6,3
Boom diameter : 60 x 60 mm vierkant
Langste element : 11 m.
Windlast : 0,75 m2
Aansluiting : SO 239
Mastdiameter : 50 mm (optie 60 mm)
Max. vermogen : 3,5 kW PEP
Gewicht : 35 kg
Benodigde voeding : 220VAC/24VDC (inbegrepen)

Balun, antenne controller en voeding zijn inbegrepen. Stuurkabel dient extra besteld te worden. Zie onderstaande gerelateerde artikelen voor de verschillende lengtes.
