MFJ 1708B-SDR

De MFJ 1708B SDR- de uitgebreide versie van de MFJ-1708 -, is een HF Vox en PTT gestuurde SDR antenne switch die met 4 relais de antenne veilig en volledig omschakelt, de ingang van de aparte SDR ontvanger kortsluit, de audio mute van de SDR ontvanger activeert en een overspraakdemping heeft van meer dan 65 dB op 50 Mhz.

Bij de eenvoudige MFJ 1708 HF Vox zend/ontvang schakelaar is de antenne parallel verbonden (shared) met de ingangen van SDR- en de transceiver ontvanger en wordt deze d.m.v. één relais naar de zender geschakeld. Tegelijkertijd wordt dan met hetzelfde relais de ingang van de SDR ontvanger ter beveiliging naar massa kortgesloten.

Met de uitgebreide MFJ-1708B SDR(S) zijn de SDR ontvanger en transceiver RX via de geïntegreerde splitter met de antenne verbonden en worden alle functies met 4 aparte relais geschakeld. De SDR ontvanger/Dongle is met de SDR plug verbonden terwijl uw transceiver in de ontvang mode staat en tijdens zenden uw SDR-antenne ingang wordt afgeschakeld en automatisch wordt geaard. Daarnaast is een schakelcontact aanwezig om tijdens zenden de audio van de SDR ontvanger uit te schakelen (MUTE). Zie het volledige schema in de handleiding.

Deze automatische SDR switch is bijvoorbeeld zeer geschikt om tijdens ontvangst met uw transceiver tegelijkertijd met uw SDR ontvanger/Dongle en PC de frequentie te monitoren met de bandscope en waterval. Zonder ingreep in de transceiver beschikt u dan over een volwaardige panoramische adapter.

De switch is tevens voorzien van een PTT line input jack en een HF VOX met variabele delay instelling. De MFJ-1708B SDR(S) switch is belastbaar tot max. 200 Watt SSB.

De MFJ 1708B is leverbaar in twee uitvoeringen:

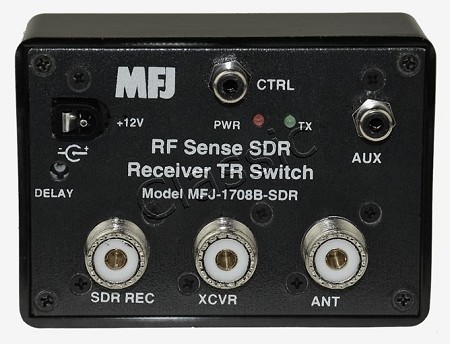

MFJ 1708B SDR	:	3x SO 239 (PL-female)

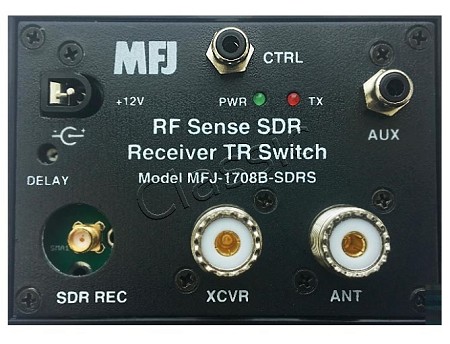

MFJ 1708B SDRS	:	1x SMA-female + 2x SO 239 (PL-female)

Werkt op 12VDC of netadapter (niet inbegrepen). DC kabel en PTT tulp/tulp kabel zijn in de levering inbegrepen.

Specificaties

Power	:	max. 200 W SSB
Aansluting	:	MFJ 1708B SDR = 3 x SO 239 (PL-female)
	:	MFJ 1708B SDRS = 1x SMA-female + 2x SO 239 (PL-female)
Afmetingen	:	L100 x B75 x H50 mm

Let op! Gebruikt u een lineair, sluit dan de switch aan tussen transceiver en lineair.
