MFJ 4712

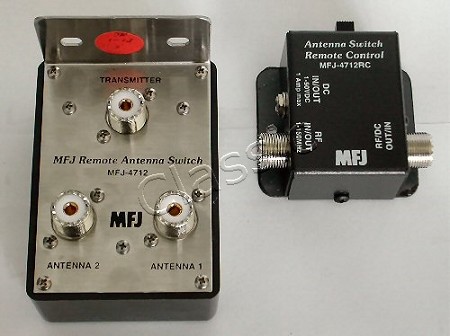

De electronisch geschakelde MFJ 4712 is een op afstand bestuurde coax switch voor max. 2 HF of 2 VHF antennes. Het geheel bestaat uit de coax switch, die ook geschikt is voor buitenmontage en de control unit. Een RVS bevestigingsbeugel (max. mastdiameter 38 mm) voor buitenmontage van de remote coax switch wordt meegeleverd.

Door toepassing van hoogwaardige printrelais worden betere specificaties bereikt m.b.t. doorgangs- en overspraakdemping. De niet geactiveerde aansluiting is automatisch geaard. Staat de switch op ANT 1, dan is automatisch ANT 2 geaard en omgekeerd. Deze electronisch geschakelde remote 2-weg coax switch is daarom ook uitstekend geschikt voor omschakeling van verticale/horizontale of L/R circulaire polarisatie van een 2m kruisyagi.

Geen aparte stuurkabel nodig! Zowel de RF als de stuurspanning voor de remote coax switch worden via de coaxkabel getransporteerd.

Specificaties

Frequentiebereik	:	1,8-150 MHz
Max. vermogen	:	1,5 kW PEP (1-60 MHz) *)
Impedantie	:	50 Ohm
Aansluitingen	:	3 x SO 239

Spanningsvoorziening remote control: 12-15 VDC

Afmetingen buitenunit	:	B 102 x D 38 x H 67 mm
Afmetingen control unit	:	B 57 x D 32 mm x H 63,5 mm

*) Let op! Voorkom beschadiging van de relaiscontacten en schakel nooit tijdens zenden.
