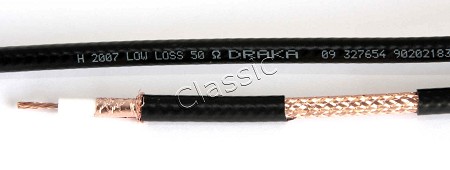

De nieuwe H 2007 coaxkabel - Leverbaar op rollen van 10 meter, 25 meter, 50 meter en 100 meter
H 2007 is een 50 Ohm coaxkabel voor het frequentiebereik DC tot 6 GHz. Deze nieuwe kabel wordt op het gebied van draadloze communicatie als ook in het commerciële hoogfrequent- en electronica segment ingezet.
H 2007 wordt volgens de norm EN 50117-1 door BELDEN gefabriceerd.
H 2007 heeft ondanks haar diameter van slechts 7,3 mm een zeer lage demping, waardoor de kabel voor veel HF applicaties kan worden toegepast.
Specificaties (conform opgave fabrikant)
| Impedantie | : | 50 Ohm |

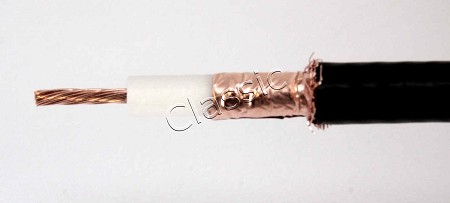

| Kern | : | Koperlitze, 19 x 0,37, 1,85 mm |
| Diëlectricum | : | 5,0 +/- 0,1 mm |
| Afscherming | : | Koperen vlechtwerk, bedekkingsgraad 90 % | Tweelaags koperfolie met tussenliggende PET isolatie folie * |
| Buitenmantel | : | PVC Type TM2: 7,3 mm +/- 0,2 mm; UV-bestendig |
| Verkortingsfactor | : | 0,83 |
| Capaciteit per meter | : | 74 pF |
| Buigradius | : | tot minimaal 35 mm |
| Temperatuurbereik | : | -30°C - +80°C |
| Weerstand kern/100 m | : | 0,86 Ohm |
| Weerstand afscherming/100 m | : | 0,85 Ohm |
| Treksterkte | : | 505 Newton |
| Gewicht/100 m | : | 8,3 kg |
| Max. belastbaarheid | : | 10 MHz - 2040 Watt | 100 MHz - 620 Watt | |
| : | 1000 MHz - 180 Watt |
* Tweelaags koperfolie met PET isolatie: De Cu-PET-Cu afscherming bestaat uit 2 lagen koperfolie, waartussen zich een PET folie bevindt. De tussenliggende PET folie voorkomt beschadiging van de koperfolien en verhoogd bovendien de trekvastheid van de kabel.
Demping in dB/100 m
| 10 MHz | : | 2,2 dB |
| 28 MHz | : | 2,8 dB |
| 50 MHz | : | 4,5 dB |
| 100 MHz | : | 6,3 dB |
| 145 MHz | : | 7,6 dB |
| 432 MHz | : | 13,6 dB |
| 1296 MHz | : | 24,8 dB |
| 1800 MHz | : | 30 dB |
| Electrische 1/2 golf (m.) = { [ 300 / frequentie MHz ] | : | 2 } x verkortingsfactor |
Maten en gewicht zijn inclusief verpakking
