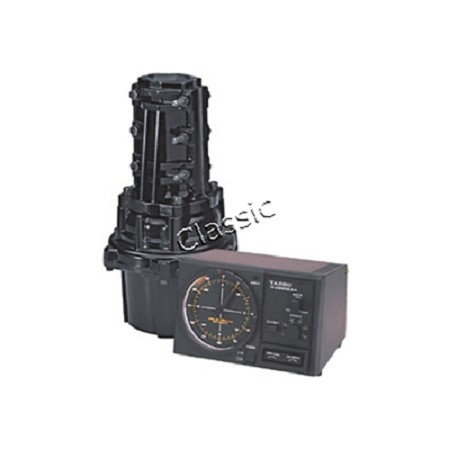

YAESU G-2800DXC

Yaesu G-2800DXC azimut-rotor de nieuwste top-of-the-line rotator is bedoeld voor extra zware antenne-installaties. Het bevat de functies "Auto Slow Start" en "Auto Slow Stop" om harde aanzet- en remschokken naar de antenne en de mast te voorkomen. De G-2800DXC heeft een robuuste mastklem. De rotor wordt geleverd met een controller die is uitgerust met preset- en variabele snelheidsregeling. Totaal rotatiebereik: 450 °.

Ons advies! Koop een rotor altijd een maat groter dan nu nodig !

Bedenk bovendien, dat de opgegeven specificaties gelden voor een opstelling tot een hoogte van 18 meter boven het maaiveld. Boven 18 meter geldt een bijtelling van 1 kg per meter (=9,8 N)

Specificaties

Kompasschaal	:	450°
360° omloopsnelheid	:	45-150 sec.
Draaimoment	:	800-2500 kg/cm
Remmoment	:	25000 kg/cm
Max. windbelasting	:	3 m2
Max. verticaal gewicht	:	300 kg
Mastdiameter	:	48-63 mm
Rotor gewicht	:	ca. 6 kg
Rotor dia. x h	:	ø200 x 345 mm
Gewicht controller	:	ca. 2,7 kg
Afmetingen controller	:	B190 x D150 x H125 mm
Benodigde stuurkabel	:	6-aderig (niet inbegrepen)
Connectoren	:	niet inbegrepen

Yaesu levert de rotoren standaard zonder connectoren en stuurkabel.

Maak uw keuze uit onderstaande geadviseerde connectoren/kabels:

- Speciale connectorset voor rotor en control unit
- Benodigde 6-aderige stuurkabel kunt u per meter bestellen
- Yaesu stuurkabel incl. gemonteerde connectoren; lengte 25 m.

Download aan de rechterzijde de aanwijzing voor de montage van de connectoren.

Enkele tips!

Bij grote lengte stuurkabel ontstaat spanningsval en wordt de rotor minder krachtig. Gebruik dan dikkere aders voor de aanvoer van de motorspanning of pas parallel montage van een aantal aders toe.

Ter voorkoming van interferentie in de besturing/aanwijzing, stuurkabel van rotoren met preset/variabele omloopsnelheid electronica niet bundelen met coaxkabel. Houdt bij zendvermogen van > 500 W een afstand van tenminste 20 cm aan.

Met betrekking tot de aan te houden ruimte in de coax kabel(s) bij de rotorpassage een tip uit de praktijk.

Zet de rotor op de helft van de totale rotatie van 450 graden. In geval van de G-450C dus 225 graden. Fixeer de antenne kabel(s) aan de rotorpijp aan de 225 graden zijde en fixeer de kabel aan de standpijp (of mast) aan de tegenoverliggende 450 graden zijde. De benodigde extra ruimte in de kabel voor de rotatie links- of rechtsom is dan dezelfde. De stijfheid van de kabel(s) is bepalend voor voldoende hoogteverschil tussen de beide fixatiepunten. Op deze wijze wordt ongewenst inhaken voorkomen en wordt bovendien de kabel mechanisch minder belast.
