Koop een rotor altijd een maat groter dan nodig !
Bedenk bovendien, dat de opgegeven specificaties gelden voor een opstelling tot een hoogte van 18 meter boven het maaiveld. Boven 18 meter geldt een bijtelling van 1 kgf per meter (=9.8 N)
De

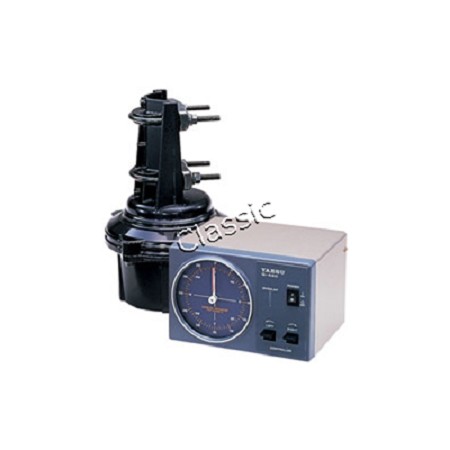

Yaesu G-450CDC is een azimuth rotor geschikt voor kleinere antennesystemen. De rotor wordt inclusief controller geleverd.
In tegenstelling tot de G-450C waarbij de motor met een
wisselspanning wordt geactiveerd, wordt bij de nieuwe versie G-450CDC de motor met
gelijkspanning geactiveerd. Voor de nieuwe rotor worden tussen rotor en controller nog slechts 4 aders gebruikt ( 2 x motorspanning + 2 x positie terugmelding)
Specificaties
| Kompasschaal | : | 450° kompasschaal (360° + 90° overlap) |
| 360° omloopsnelheid | : | 63 sec. |
| Draaimoment | : | 600 kg/cm |
| Remmoment | : | 3000 kg/cm |
| Max. windbelasting | : | 1 m² (in mast montage) |
| Max. windbelasting | : | 0,5 m² pijpmontage met antennebuis L=50 cm |
| Max. verticaal gewicht | : | 100 kg |
| Mastdiameter | : | 32-63 mm |
| Rotor gewicht | : | ca. 3,5 kg |
| Rotor dia. | : | ø186 x 263 mm |
| Afmetingen controller | : | B190 x H125 x D150 mm |
| Gewicht controller | : | ca. 2,7 kg |
| Benodigde stuurkabel | : | tenminste 4-aderig (niet inbegrepen) |
| Connectoren | : | niet inbegrepen |
Yaesu levert de rotoren standaard zonder connectoren en stuurkabel.
Maak uw keuze uit onderstaande geadviseerde connectoren/kabels:
- Speciale connectorset voor rotor en controlunit
- Benodigde stuurkabel kunt u per meter bestellen
- Yaesu stuurkabel incl. gemonteerde connectoren; lengte 25 m.
Download onderstaande aanwijzing voor de montage van de connectoren.
Enkele tips!
Bij grote lengte stuurkabel ontstaat spanningsval en wordt de rotor minder krachtig. Gebruik dan dikkere aders voor de aanvoer van de motorspanning of pas parallel montage van een aantal aders toe.
Ter voorkoming van interferentie in de besturing/aanwijzing, stuurkabel van rotoren met preset/variabele omloopsnelheid electronica niet bundelen met coaxkabel. Houdt bij zendvermogen van > 500 W een afstand van tenminste 20 cm aan.
Met betrekking tot de aan te houden ruimte in de coax kabel(s) bij de rotorpassage een tip uit de praktijk.
Zet de rotor op de helft van de totale rotatie van 450 graden. In geval van de G-450C dus 225 graden. Fixeer de antenne kabel(s) aan de rotorpijp aan de 225 graden zijde en fixeer de kabel aan de standpijp (of mast) aan de tegenoverliggende 450 graden zijde. De benodigde extra ruimte in de kabel voor de rotatie links- of rechtsom is dan dezelfde. De stijfheid van de kabel(s) is bepalend voor voldoende hoogteverschil tussen de beide fixatiepunten. Op deze wijze wordt ongewenst inhaken voorkomen en wordt bovendien de kabel mechanisch minder belast.
WinRotor besturing
De WinRotor WRU010Y/USB interface en besturingssoftware kit is voor deze DC uitvoering nog niet geschikt.
Maten en gewicht zijn inclusief verpakking
