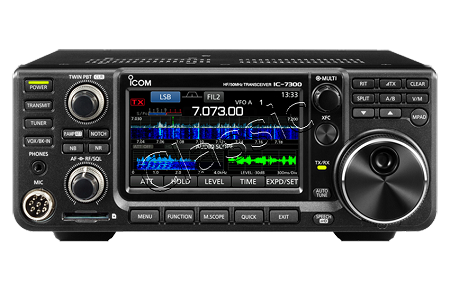

ICOM IC-7300

Deze nieuwe Icom IC-7300 HF/50/70 MHz transceiver is een volledige SDR zend/ontvanger met ingebouwde antennetuner in een traditionele behuizing en is tevens geschikt voor de nieuwe 60 meter en 4 meter band. Traditionele transceiver look met afstemknop en druktoetsen en geen PC nodig.

De Direct Sampling wordt vooraf gegaan door een reeks van 15 banddoorlaatfilters. Het inkomend signaal gaat eerst door één van deze filters en wordt vervolgens in de ADC naar 36 kHz geprocessest. Signalen buiten de doorlaatband worden sterk onderdrukt. Om de doorlaatdemping van deze bandpasfilters te beperken, zijn bij de IC-7300 High Q-zelfinducties toegepast.

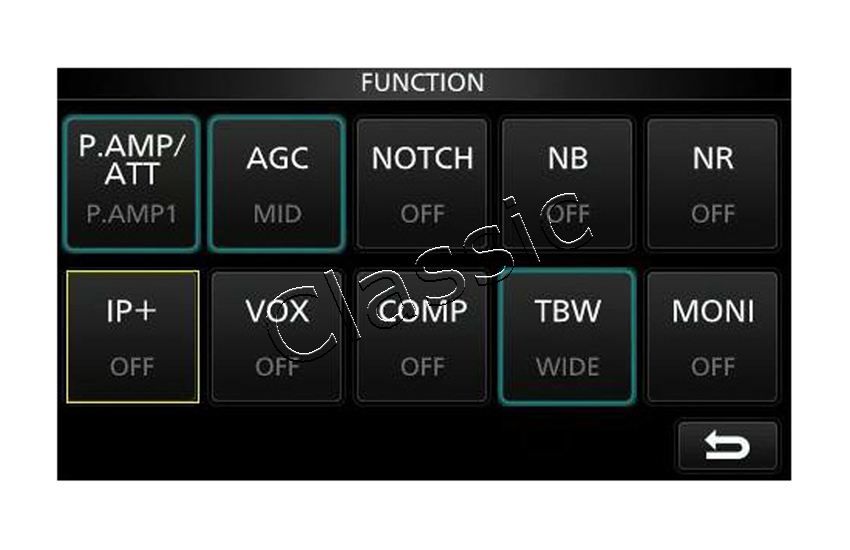

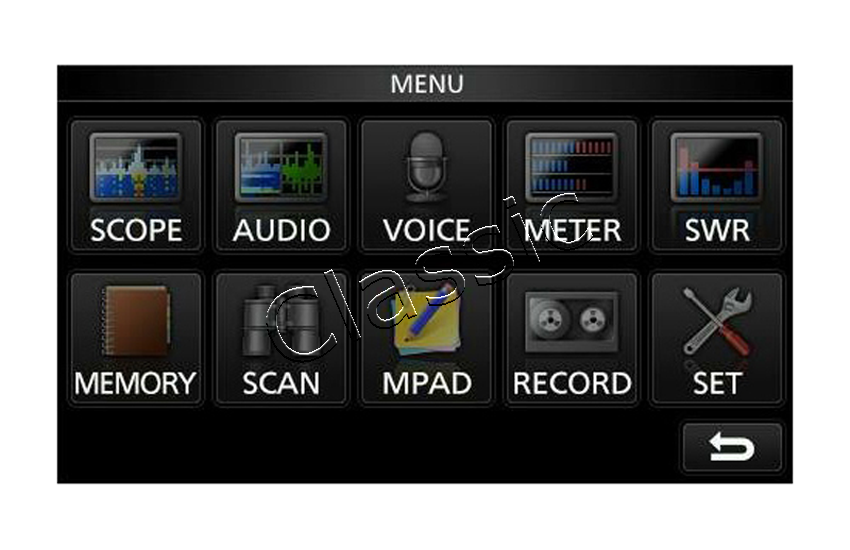

Het grote 11 cm kleuren TFT touch LCD-scherm biedt een intuïtieve bediening van de functies, instellingen en diverse operationele visuele hulpmiddelen, zoals de band scope, waterval functie en audio scope. Decodeert moeiteloos RTTY.

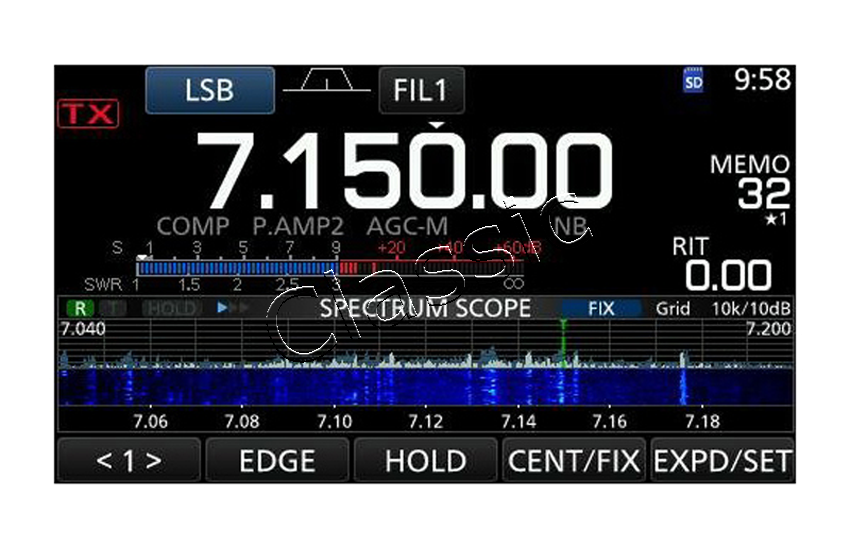

Evenals bij de high-end toestellen, toont de waterval iedere verandering van de signaalsterkte binnen het venster en kunt u ook zwakke signalen, die niet duidelijk waarneembaar zijn met de spectrum scope, met behulp van de waterval wel gemakkelijk opmerken.

Gebruik de audio-scope functie om verschillende AF TX/RX kenmerken zoals compressor niveau, filter breedte, notch filter en noise filter breedte. Ook de golfvorm van een ontvangen SSB of CW signaal kan zichtbaar worden gemaakt en kunt u aan het tegenstation rapporteren. Zelfs het audio spectrum van uw eigen modulatie wordt getoond.

Terwijl u naar een station luistert kunt u tegelijkertijd de spectrum scope andere functies laten uitvoeren. Dat betekent, dat u met behulp van de waterval of de spectrum scope snel op een andere frequentie kunt afstemmen. Met de IC-7300 introduceert ICOM de functie "Magnify" (= vergroten). Raakt u het scherm aan op een bepaalde frequentie van het spectrum, dan wordt dat deel vergroot in beeld gebracht. Raakt u dat deel van het scherm nogmaals aan, dan springt de afstemming van zender en ontvanger onmiddellijk naar de betreffende aangeraakte frequentie.

Download hier het testrapport van Adam Farson VA7OJ

Specificaties

Frequentiebereiken	:	Rx 0,030 tot 74,800 MHz | Tx 1,800 tot 1,999 MHz - 3,500 tot 3,800 MHz - 7,000 tot 7,200 MHz - 10,100 tot 10,150 MHz - 14,000 tot 14,350 MHz - 18,068 tot 18,168 MHz - 21,000 tot 21,450 MHz - 24,890 tot 24,990 MHz - 28,000 tot 29,700 MHz - 50,000 tot 52,000 MHz, 70,000 - 70,500 MHz
Modes	:	USB, LSB, CW, RTTY (FSK), AM, FM
Output	:	100 W
Geheugens	:	101 ( 99 en 2 scan segmenten)
Frequentiestabiliteit	:	< ±0,5 ppm
Power	:	13,8 VDC ±15 % (min aan massa)
Stroomverbruik	:	TX max. 21,0 A | RX max. 1,25 A | Stand-by 0,9 A
Antenneaansluiting	:	SO-239 (50 Ohm)
Multimeterfunctie	:	ja
SD kaart slot	:	ja (SD-kaart niet in levering)
Afmetingen	:	B 240 x H 94 x D 238 mm (zonder uitstekende delen)
Gewicht	:	ca. 4,2 kg

ZENDER

Output power	:	SSB, CW, FM, RTTY 2–100W (HF/50MHz), 2–50W (70MHz), AM 1–25W (HF/50MHz), 1–12.5W (70MHz)
	:	Bij digi modi zoals FT8/FT4 power reduceren tot 40 Watt max. ter voorkoming van schade aan eindtransistoren!)
Modulatie system	:	SSB Digital P.S.N. modulation
AM Digital	:	Low power modulatie
FM Digital	:	Reactantie modulatie
Spurious HF	:	< –50dB
Spurious 50 MHz band	:	< –63dB
Spurious 70 MHz band	:	< –60dB
Draaggolfonderdrukking	:	> 50dB
Zijband onderdukking	:	> 50dB
Microfoon impedantie	:	600 Ohm, dynamisch

TUNER

Frequentiebereik	:	1.9–70 MHz bands
Aanpasbereik	:	16.7 Ohm–150 Ohm unbalanced (SWR beter dan 1:3)
Tuning nauwkeurigheid	:	SWR 1:1.5 of beter
Tuning tijd	:	2–3 sec. (Maximum 15 sec.)

De Icom IC-7300 wordt geleverd met:

• Handleidingen in Engels, Duits, Spaans, Frans en Italiaans. De uitgebreide Engelse handleiding kan worden gedownload bij Icom.
• DC kabel met inline noise filter
• HM-219 electret handmicrofoon

Wijzigingen in specificaties voorbehouden.
