MFJ 226

De nieuwe MFJ-226 portabel VNA Antenne Analyzer met Grafisch Display heeft een frequentiebereik van 1 tot 230 MHz met 1 Hz resolutie. Deze baanbrekende VNA antenne analyzer - MFJ-226 Antenna Expert - met DDS heeft een ingebouwde kalibratiemode voor open tot kortgesloten complexe belastingen en toont tevens de bijbehorende eenheden van de berekende waarden! Met de MFJ-226 introduceert MFJ een nieuwe technologie in de reeks van geavanceerde antenna analyzers!

De ongelooflijk krachtige MFJ-226 is de eerste low-cost VNA met een interne kalibratie om complexe impedanties super nauwkeurig te kunnen berekenen en te bepalen of de reactantie inductief dan wel capaciteif is. Na intoetsen van de start- en stopfrequentie toont de analyzer grafisch de curve voor SWR, impedantie (Z), reële (R) en imaginaire (X) aandeel impedantie, phase hoek (graden), return loss (dB), maar ook de Smith Chart. Bovendien kunnen zelfinducties en capaciteiten worden gemeten. De meetresulaten kunnen worden opgeslagen in 32 beschikbare geheugenplaatsen.

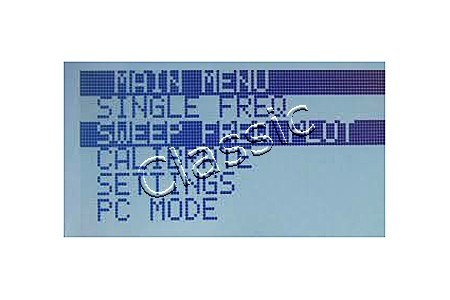

Enkelvoudige frequentiemode

De analyzer geeft een enorme hoeveelheid informatie over de aangelegde belasting:
- SWR
- Frequentie van de DDS
- Impedantie Magnitude
- Serie and parallel impedantie (R±jX)
- S11 (rechthoekig en circulair)
- Capaciteit
- Inductie

Sweep frequentiemode

Toont de curves of captures van curves afhankelijk voor het ingestelde frequentiebereik:
- SWR
- Impedantie (Z)
- Weerstand (R)
- Reactantie (±X)
- Return Loss (S11, dB)
- Phase hoek (graden)
- Smith Chart

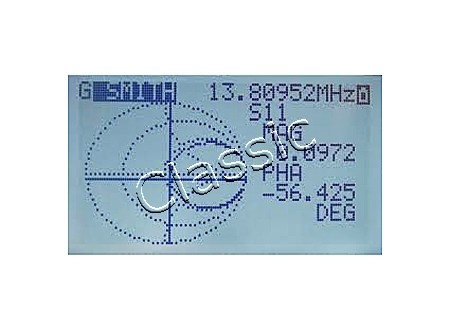

- Smith Chart toont de S11 magnitude en phase hoek voor het ingestelde frequentie bereik.

- 32 geheugenplaatsen zijn beschikbaar om in het veld gemaakte meetresultaten op te slaan en om ze daarna via de mini USB poort naar een PC te kunnen exporteren.
- De open/short/load kalibratie kan met een testkabel of met de voedingskabel en op verschillende frequenties worden uitgevoerd om ze daarna op te slaan voor later gebruik.

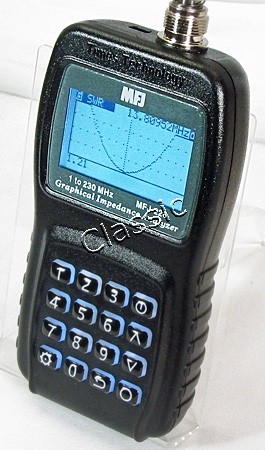

- De MFJ-226`s compacte en robuuste behuizing past in de palm van je hand. De verlichte en makkelijk bereikbare druktoetsen maken een foutloze bediening mogelijk.
- Zelfs in direct zonlicht is het verlichte 6,35 cm LCD backlit display duidelijk afleesbaar.

Voeding	:	2 AA batterijen. Gebruik Alkaline of oplaadbare NiMH AA batterijen (niet inbegrepen).
Firmware	:	Upgrade mogelijk via mini USB poort
Afmetingen	:	B8,3 x H16,5 x D2,5 cm.
Gewicht	:	264 gram, incl. batterijen

Een N-naar SO-239 adapter en 122 cm mini USB naar USB kabel worden meegeleverd.
