MFJ 974B

De nieuwe MFJ-974B Balanced line/symmetrische antennetuner.

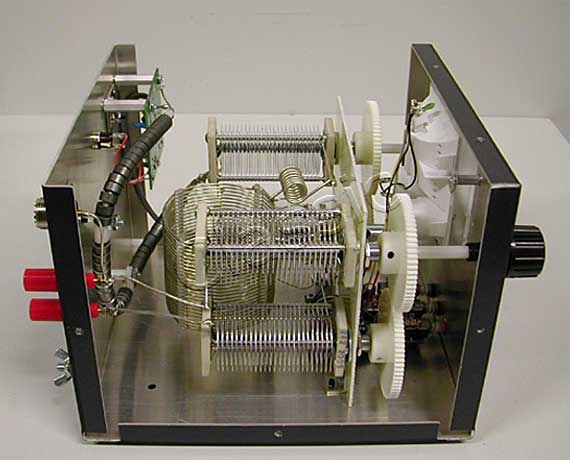

Opvolger van de bekende Johnson matchbox. Volledig symmetrische antennetuner met een groot frequentie- en aanpasbereik. Dubbel-T filter met zwevende/geschakelde spoel en 4 stuks tandwiel aangedreven afstemcondensatoren. De 1:1 ingangsstroombalun en de volledig vrij opgestelde AirCore™ en afstemcondensatoren zorgen voor een uitstekende symmetrie. Gescheiden spoelen voor HF en 50 MHz.

Specificaties

Frequentiebereik	:	3,5-54 MHz (doorgaand)
Afstembereik	:	12-2000 Ohm

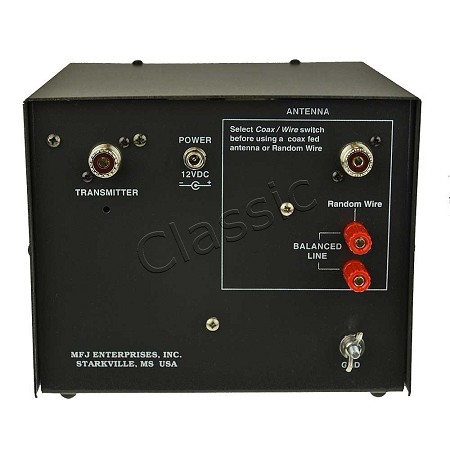

Antennes	:	Geschikt voor open lijn of 1x coaxgevoede antenne (omschakelbaar)
Dummyload	:	Nee
Balun	:	1:1 stroombalun geplaatst voor het dubbel-T filter
Meter *)	:	SWR/power kruismeter met piekmeting, met verlichting
Power	:	max. 300 W PEP | 150 W CW
Afmetingen	:	B191 x D203 x H152 mm

Stem een tuner altijd eerst af met gereduceerd vermogen en draai daarna het vermogen op tot het max. gespecificeerde vermogen. Schakel de inductorswitch nooit tijdens zenden

Deze tuner is uitermate geschikt voor aanpassen van doublet, horizontale en verticale loop, quad, zeppelin, lazy H, W8JK etc.

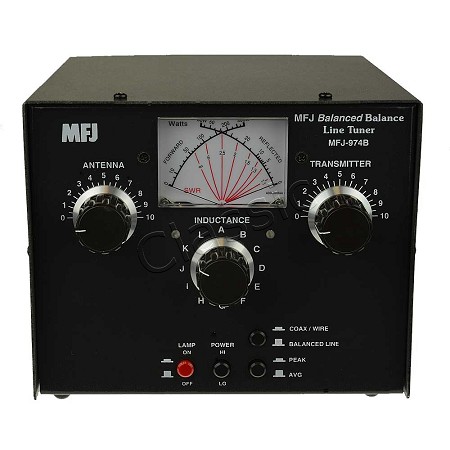

*) De ingebouwde kruismeter geeft het voorwaartse en het gereflecteerde vermogen aan. Tegelijkertijd wordt op de kruising van de beide wijzers en de daarachter liggende roodgekleurde bogen de SWR afgelezen. Alles in één oogopslag.
