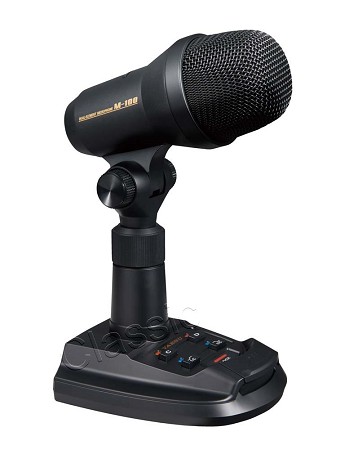

YAESU M-100

De Yaesu M-100 is dual tafelmicrofoon met een dynamisch en electret element en voorversterking. Tevens voorzien van twee actieve laag-af en een hoog-op filters. De keuzeschakelaars bevinden zich aan de onderzijde van de voet. Daarnaast heeft de microfoon toetsen voor PTT en PTT Lock . De hoogte en stand zijn instelbaar.

Let op! Zonder de +5 Volt voedingspanning op pin 2 werken de filters en het condensator element niet.

Specificaties

Element	:	Dynamisch en condensator
Frequentie	:	30 Hz - 17000 Hz
Gevoeligheid	:	- 60 dB (1 kHz 0 dB=1V/1Pa)
Impedantie	:	600 Ohms
Voedingsspanning	:	5 VDC / 35 mA
Afmetingen	:	126 x 280 x 137 mm
Gewicht	:	910 g

Toetsen	:	PTT, PTT-Lock, aparte On/Off switch voor dynamisch en electret element
Filter	:	High-Cut Off (-6 dB oct / 2 kHz)
Filter	:	Low-Cut Off (-6 dB oct / 340 Hz)
Connector	:	8-polig rond
Connector	:	8-polig mudular / RJ45 *)

Pinning

Pin 1 - N/C
Pin 2 - +5V
Pin 3 - N/C
Pin 4 - N/C
Pin 5 - Ground
Pin 6 - PTT
Pin 7 - Mic Gnd
Pin 8 - Mic

De Yaesu M-100 kan worden gebruikt met de volgende transceivers:

- FT-450D
- FT-817ND
- FT-818ND
- FT-847
- FT-857/D
- FT-891
- FT-897/D
- FT-900
- FT-920
- FT-950
- FT-991/A
- FT-1000MP
- FT-2000
- FT-DX1200
- FT-DX3000
- FT-DX5000
- FT-DX9000
- FT-DX101D/MP
- FT-DX10

*) De RJ45- en 8P-aansluitingen in de basis van de MD-100 zijn intern 1: 1 verbonden. De meegeleverde microfoonkabel heeft aan de ene kant RJ45 en aan de andere kant een 8-pins ronde stekker. U kunt de kabel dus zowel voor apparaten met RJ45 als voor apparaten met een 8-polige ronde microfoonstekker gebruiken. Draai de kabel gewoon om
