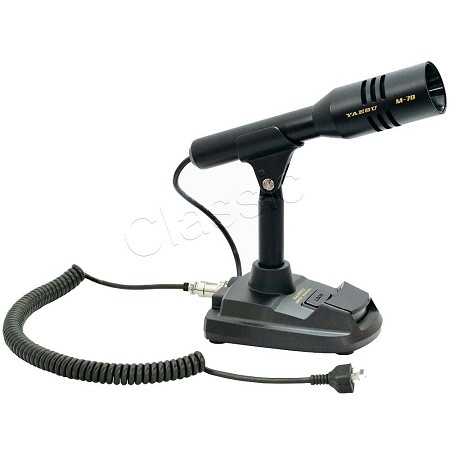

YAESU M-70

De nieuwe Yaesu M-70 condensator tafelmicrofoon is de opvolger van de bekende dynamische MD-100A8X.

De M-70 maakt gebruik van een voorversterkte directionele condensator microfoon met een breed frequentiespectrum die een heldere en duidelijke modulatie voor radiocommunicatie produceert. Met het ingebouwde actieve laag-af filter (vanaf 340Hz, -6dB / octaaf) wordt een betere verstaanbaarheid bereikt. Optimale aanpassing en galvanische scheiding wordt verkregen door middel van een geintegreerde audio scheidingstransformator.

De PTT maakt gebruik van drie luchtcilinderkokertjes, vergelijkbaar met de referentiemicrofoon M-1, voor een solide en soepele langdurige werking. Een simpele one-touch PTT-lock knop bevindt zich net boven de PTT-toets voor het bediengemak tijdens de lange lokale QSO's. AAN / UIT is selecteerbaar met een schuifschakelaar op de microfoon.

De M-70 is compatibel met alle YAESU HF-zendontvangers die zijn voorzien van een ronde 8-pins microfoonconnector of 8-pins modulaire microfoonconnector. De RJ-45 en 8-pin aansluitingen in de voet van de M-70 zijn intern 1:1 doorverbonden. De meegeleverde microfoonkabel heeft aan de ene kant RJ-45 en aan de andere kant een 8-pin ronde stekker. U kunt de kabel dus zowel voor apparaten met RJ-45 als voor apparaten met een 8-polige ronde microfoonstekker gebruiken. Draai de kabel gewoon om.

Let op! De M-70 kan alleen worden gebruikt met Yaesu tranceivers, die op pin 2 van de microfoonconnector de +5 V gelijkspanning hebben.

Specificaties

Element	:	Condensator type
Voedingspanning	:	DC +5.0 V ±10 %
Frequentie	:	30 Hz - 17000 Hz
Gevoeligheid	:	- 60 dB (1kHz 0 dB=1V/1Pa)
Impedantie	:	600 Ohm
Afmetingen	:	B106 x H170 x D126,5 mm
Gewicht	:	450 g

Toetsen	:	PTT, PTT-Lock, On/Off schakelaar filter in de voet van de microfoon
Filter	:	Low-Cut Off (-6 dB/octave at 340 Hz)
Connector	:	8-polig rond en RJ-45/modulair

De Yaesu M-70 kan worden gebruikt in combinatie met o.a. de volgende transceivers:

• FT-DX101 series, FT-DX10
• FT-DX9000 series, FT-DX5000 series
• FT-DX3000D, FT-DX1200
• FT-991(A), FT-891
• FT-450(D), FT-857(D), FT-818ND, FT-817(ND)
• FT-2000(D), FT-1000MP, FT-1000MP MARK-V
• FT-950, FT-920, FT-900, FT-897(D), FT-847
