RigExpert AA-650 ZOOM

HF/VHF/UHF SWR Analyzer 0,1-650 MHz
RigExpert nieuw in ons leveringsprogramma!


Omschrijving
Excl btw
Incl btw
Per
Aantal

RigExpert AA-650 ZOOM
Art. 3042521
Voorradig. Bezorging 1-2 werkdagen
Excl btw € 544,63
Incl btw € 659,00
Per 1 St.
betaal in 3 keer, 0% rente
Alle prijzen zijn excl. verzendkosten

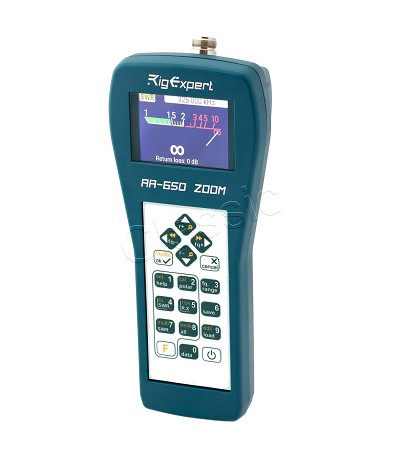

De RigExpert AA-650 is een krachtige grafische analyzer ontworpen om SWR (staande golfverhouding), retourverlies, kabeldemping en andere parameters van kabel- en antennesystemen in het bereik van 100 kHz tot 650 MHz te meten. Met de geïntegreerde Time Domain Reflectometer-modus kan snel een kabelfout in een coaxiaal feedline-systeem worden gelokaliseerd.

Grafische SWR (Standing Wave Ratio) en impedantie, evenals Smith / polar-kaartweergaven zijn belangrijke kenmerken van deze analyzer die het afregelen/instellen van een antenne aanzienlijk verkorten.

Gemakkelijke meetmethoden, evenals de extra functies zoals o.a. aansluiten op een PC maakt de RigExpert AA-600 aantrekkelijk voor professionals en hobbyisten.

Met de AA-650 kunnen o.a. de volgende taken worden uitgevoerd:

  • Snel een antennemeting uitvoeren
  • Een antenne op de gewenste resonantie frequentie brengen
  • Vergelijking van kenmerken van een antenne voor en na een specifieke gebeurtenis (regen, orkaan, enz.)
  • Coaxstubs maken en meten van de parameters
  • Kabeltest en foutlocatie, kabeldemping en karakteristieke impedantie
  • Capaciteit en zelfinductie meting van reactieve belastingen

Specificaties

Frequentiebereik : 0.1 to 650 MHz
Frequentieresolutie : 1 kHz
Systeem : Voor 25, 50, 75, 100, 150, 200, 300, 450 and 600 -Ohms systems
SWR meetbereik : 1 to 100 in numerieke mode, 1 to 10 in graphische mode
SWR display : numeriek of gemakkelijk afleesbare balk
R en X bereik : 0…20000, -10000…10000 in numerieke mode, 0…2000, -2000…2000 in grafische mode
Display modi : SWR op enkelvoudige of meervoudige frequenties
 : SWR, return loss, R, X, Z, L, C op enkelvoudige frequentie
 : SWR grafisch, 100 meetpunten
 : R, X grafisch, 100 meetpunten
 : Smith (or polar) chart, 100 meetpunten
 : TDR (Time Domain Reflectometer) grafisch

Optionele open-short-load calibratien in SWR, R,X or Smith/polar chart grafische modes.

RF output : N-type connector
 : Output signal: vierkantsgolf, 0.1 to 200 MHz. Boven 200 MHz wordt gebruik gemaakt van harmonischen.
 : Output power: -10 dBm (met 50 Ohm load)
Voeding : 3 st. 1.5V, alkaline batterijen, type AA *
 : 3 st. 1.2V, 1800…3000 mAh, Ni-MH oplaadbare batterijen, type AA
 : Max. 3 uur bij continu gebruik, max. 2 dagen in stand-by mode met volledig geladen batterijen
 : Indien de analyzer via USB op een PC of een netadapter is aangesloten, wordt de voeding uit de PC of adapter betrokken.
Interface : 320×240 kleuren TFT display
 : 6 × 3 + navigatietoetsen op een waterdicht toetsenbord
 : Meertalige menu's en helpschermen voor intuitieve navigatie
 : USB uitgang
 : Bluetooth v. 4.2 (Single-mode, Class B)
Afmetingen : 23x10x5.5 cm
Temperature : 0…40 °C
Gewicht : 650 g
Garantie : 2 jaar

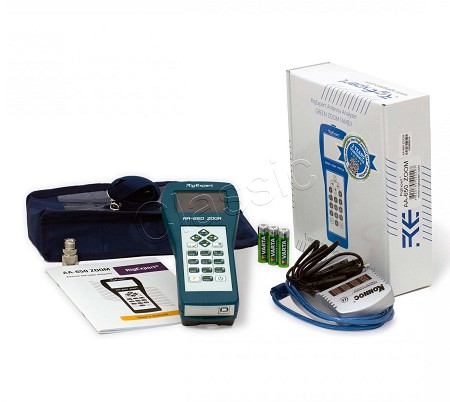

In de levering zijn inbegrepen:

  • RigExpert AA-650 Antenne Analyzer
  • Draagtas met venster en draagriem
  • Ni-MH oplaadbare batterijen (3 st.)
  • Super snellader voor 4 st. AA/AAA Ni-MH accu's
  • USB kabel A/B
  • N Male SO-239 Female adapter
  • Handleiding

* Alkaline batterijen zijn niet inbegrepen.

Aanvullende informatie en screenshots vindt u in de folder en handleiding die u kunt downloaden.

Verschillen met de RigExpert AA-600

  • Frequency range: 0.1 to 650 MHz
  • Measurement for 25, 50, 75, 100, 150, 200, 300, 450 and 600-Ohms systems
  • R and X range: 0…2000, -2000…2000
  • Bluetooth v. 4.2 (Single-mode, Class B)
  • Measurements: SWR, return loss, R, X, Z, L, C, Magnitude, and Phase Angle at a single frequency, SWR chart (100 points). SWR chart at fixed HAM bands by IARU Regions (100 points), Cable tools (Velocity factor & Cable length measurer, Stub tuner, Cable loss chart, Cable impedance chart), TDR

Specificaties kunnen zonder kennisgeving worden gewijzigd.

Maten en gewicht zijn inclusief verpakking
Maten  :  L24 x B21 x H6,5 cm
Gewicht  :  1,60 kg
