ICOM IC-R8600

De nieuwe ICOM IC-R8600 is een super breedband 10 kHz tot 3 GHz SDR communicatie ontvanger waarmee u analoge en digitale signalen kunt ontvangen. Niet alleen decodeert u diverse digitale communicatie signalen, maar de geavanceerde FPGA-processortechnologie zorgt bovendien voor een heldere en korrekte weergave van de ontvangen signalen. Met de optionele software CS-RS8600, voor afstandsbediening door een Windows®-pc, kunnen de ontvangen audio- en bandspectrumgegevens worden overgedragen via een IP-netwerk voor bijvoorbeeld monitoring vanaf een afgelegen storingsvrije locatie.

Superieure eigenschappen

- 10 kHz to 3 GHz super breedband frequentiebereik
- 11 HQ bandpassfilters voor HF en 13 voor VHF / UHF
- 14 bit A/D convertor (sample frequentie 122.88 MHz)
- direct sampling en audio detectie door middel van FPGA en DSP processor techniek
- decodeert o.a. D-STAR en andere digitale modes
- decodeert RTTY met verschillende shifts en Baud rates zonder PC en software
- high speed spectrum scope en waterval (spectrum max. 5 MHz en 10 Hz resolutie)
- nauwkeurige signaalsterkte meting (Received Signal Strength Indicator) met aansluiting voor externe analoge meter
- TCXO 0.5 ppm
- datum/tijd synchronisatie door NTP server mogelijk
- superieure ontvangprestaties
- een groot aantal geheugenplaatsen (100 groepen van ieder 100 kanalen)
- een verscheidenheid van scan functies
- CS-R8600 cloning software om geheugens en instelllingen te programmeren (optie)
- CS-RS8600 remote control software (optie)

Intuïtive bediening

- Real-time spectrum scope met waterfall functie
- Snelle, probleemloze en ongecompliceerde intuïtieve bediening

Uitgebreide en waardevolle eigenschappen

- SD Card Slot voor digitale audio recording
- Afstandbediening via IP netwerk of USB kabel mogelijk
- I/Q signaal uitgang (beschikbaar met toekomstige firmware update)

Andere eigenschappen

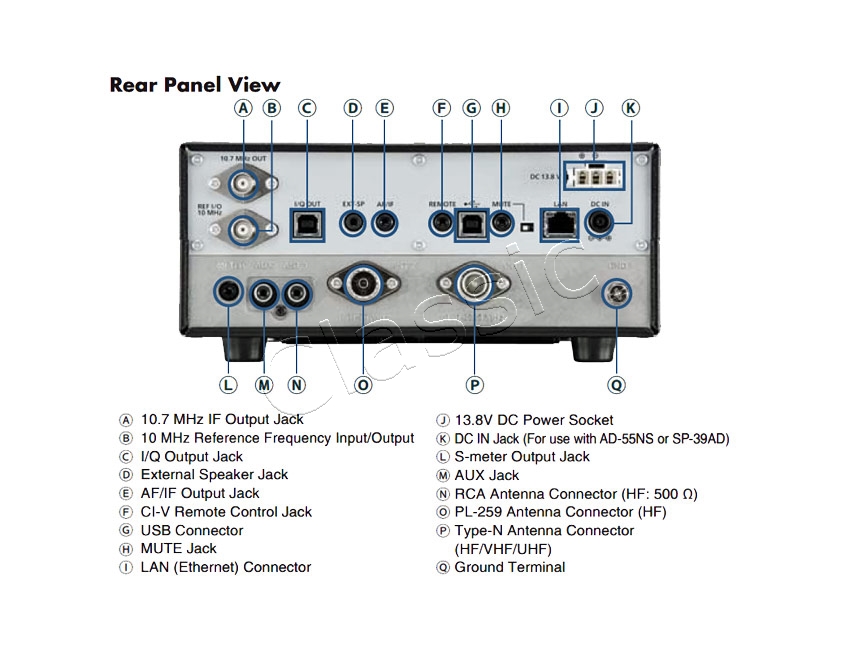

• 3 antenne connectors: SO-239 type (50 Ohm) en een phono (RCA) connector for HF (500 Ohm) en een N-type connector voor VHF/UHF/SHF (50 Ohm) • klok en NTP functie • Center tuning meter voor digitale auto frequency control (AFC) for FM, WFM en digitale modes • Voice synthesizer functie • Audio klankkleur functies: HPF/LPF, bass, treble en de-emphasis • Decodeert verschillende digitale codes used in digital mode • IP+ functie verbetert sterk het 3rd order intercept point gedrag • instelbare frictie van afstemknopv• onafhankelijke vergrendeling afstemknop en andere bedienknoppen • CI-V afstandbediening commandos • RX archief log voor digitale modes

Technische specificaties

Frequentiebereik	:	0.010000–3000.000000 MHz (*Gegarandeerd bereik: 0.100000–3000.000000 MHz)
Antenne connector	:	1. 0,01-3000 MHz: N-Type | 2. 0,01-30 MHz: SO 239 | 3. 0,01-30 MHz: RCA
Modes	:	USB, LSB, CW, FSK, AM, FM, WFM, Digital (D-STAR, P25 Phase 1, NXDN-N, NXDN-VN, dPMR, DCR)
Aantal kanalen	:	2000 kanalen verdeeld in 100 groepen, 200 met automatische geheugenopslag, 100 overspring en 100 scan segmenten
Scan soort	:	geprogrammeerd, geheugens, geselecteerde geheugens, geselecteerde modes, automatisch opgeslagen geheugens, priority scan en Δ f scan
Voedingspanning	:	13,8 VDC (AD-55NS Power Supply is optioneel leverbaar)
Afmetingen	:	B220 × H90 × D230 mm
Gewicht	:	4,3 kg

Techniek ontvanger

* 0.010–29.999 MHz	:	Direct sampling
30.000–499.999 MHz	:	Double superheterodyne (IF: 778.7MHz, 46.35MHz) + direct sampling
500.000–1099.999 MHz	:	Double superheterodyne (IF: 278.7MHz, 46.35MHz) + direct sampling
1100.000–1499.999 MHz	:	Triple superheterodyne (IF: 900–500.000001MHz, 278.7MHz, 46.35MHz) + direct sampling
1500.000–3000.000 MHz	:	Triple superheterodyne (IF: 1000–500MHz, 278.7MHz, 46.35MHz) + direct sampling

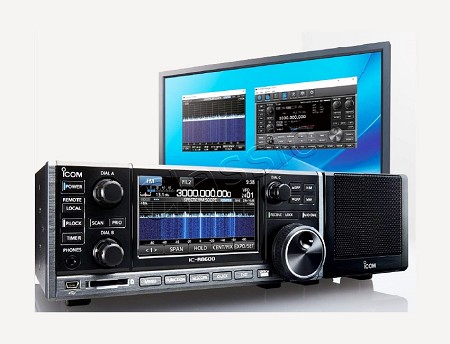

Eerste afbeelding is Icom IC-R8600 SDR ontvanger met optionele Icom SP-39AD luidspreker met ingebouwde netvoeding AD-55NS
