YAESU CT-167

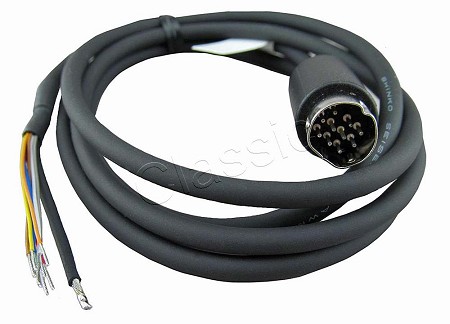

De Yaesu CT-167 datakabel heeft een 10-pin mini-DIN connector en open eind aders. Deze kabel is ook als alternatief voor de Yaesu SCU-28 PTT/ALC kabel te gebruiken. Let op de kleuren van de open eind aders.

Kabellengte is ca. 1 m.

De kabel is o.a. geschikt voor:

Yaesu FT-400DE
Yaesu FT-100DE
Yaesu FTM-200DE
Yaesu FTM-300DE
Yaesu FTM-6000E
Yaesu FT-DX10

Let op! Wordt deze kabel als alternatief voor de SCU-28 PTT/ALC gebruikt ?

Gebruik dan voor PTT Pin 2 en Pin 3 (zwart dikke draad en rood)
Gebruik voor ALC Pin 3 en Pin 9 (rood en wit)

Aansluitgegevens

Pin 1	:	Bruin
Pin 2	:	Zwart (dikke draad) (PTT/SCU-28)
Pin 3	:	Rood (Ground/SCU-28)
Pin 4	:	Oranje
Pin 5	:	Geel
Pin 6	:	Groen
Pin 7	:	Blauw
Pin 8	:	Grijs
Pin 9	:	Wit (ALC/SCU-28)
Pin 10	:	Zwart

Sommige lineairs -voornamelijk oudere types- kunnen de PTT bus van de transceiver beschadigen. Bij een hoge PTT schakelspanning, schakelstroom of optredende piekspanningen in de lineair kan het PTT relais of de schakeltransistor in de transceiver worden beschadigd. Door tussenschakeling van de ARB-704 interface wordt dat voorkomen.
