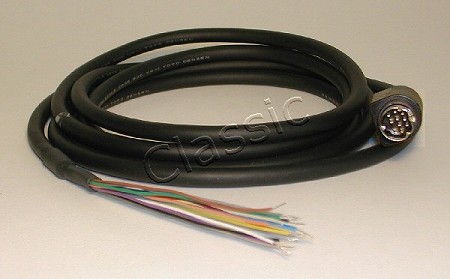

Speciale Yaesu 10-polige PTT/ALC kabel voor het aansluiten van een ander merk lineair op uw Yaesu FT-450(D), FT-950, FT-2000, FT-DX10, FT-DX101, FT-DX1200, FT-DX3000 en FT-DX5000. De optioneel verkrijgbare kabel heeft aan één zijde een aangespoten 10-polige mini-DIN connector en heeft aan de andere zijde open einden. Zie het manual van de transceiver voor de codering en toepassing.
Gebruik voor PTT geel en groen
Gebruik voor ALC groen en zwart
Aansluitgegevens
| Pin 1 | : | Oranje + 13,8 V to Lineair |
| Pin 2 | : | Geel TX GND to Lineair (PTT) |
| Pin 3 | : | Groen GND (PTT/GND) |
| Pin 4 | : | Rood BAND-DATA-A to Lineair |
| Pin 5 | : | Wit BAND-DATA-B to Lineair |
| Pin 6 | : | Blauw BAND-DATA-C to Lineair |
| Pin 7 | : | Violet BAND-DATA-D to Lineair |
| Pin 8 | : | Bruin TX INH to Radio |
| Pin 9 | : | Zwart EXT ALC to Radio (ALC) |
| Pin 10 | : | Grijs TX REQ to Radio |
| Shield | : | Folie licht blauw |
Sommige lineairs -voornamelijk oudere types- kunnen de PTT bus van de transceiver beschadigen. Bij een hoge PTT schakelspanning, schakelstroom of optredende piekspanningen in de lineair kan het PTT relais of de schakeltransistor in de transceiver worden beschadigd. Door tussenschakeling van de ARB-704 interface wordt dat voorkomen.
Kabellengte is ca. 1,9 m.
Maten en gewicht zijn inclusief verpakking
