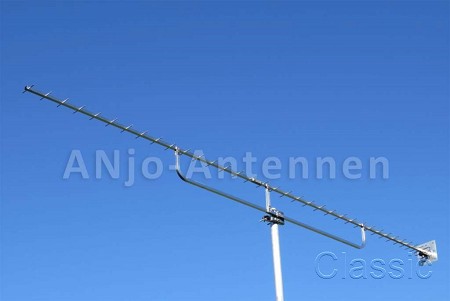

ANjo YA130037E is een gain geoptimaliseerde 37 elements wide space 23 cm Yagi antenne met gevouwen dipool en breedbandige 50 Ohm aanpassing; zie SWR diagram.
ANjo - antennes met meetbare kwaliteit en precisie (± 0,02mm!) zijn in Duitsland ontwikkelde en geproduceerde gain geoptimaliseerde yagi- en log-periodische antennes in het frequentiebereik 50 MHz tot 3000 MHz.
De veeleisende VHF/UHF/SHF radioamateur heeft de keuze uit een serie gain geoptimaliseerde, hoogwaardige Yagi-antennes voor Tropo, Es, MS, EME en andere modi. Circulair gepolariseerde satellietantennes, zowel als omni-directionele als directionele antennes. Gedeeltelijk schakelbare LHCP of RHCP. Meerdere gestapelde viervoudige antennes met grote horizontale openingshoeken en optimale zijlob onderdrukking en tegelijkertijd zeer kleine verticale openingshoeken. .
Specificaties
| Frequentiebereik | : | 1240-1300 MHz |

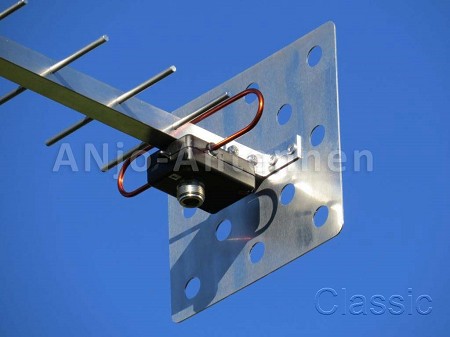

| Aantal elementen | : | 37 met gesloten kwadratische reflector waardoor betere F/B |
| Gain | : | 20,3 dBi |
| Voor/Achter verhouding | : | 27,1 dB |
| Openingshoek | : | E=18° / H=18,4° |
| Boomlengte | : | 3,0 m met 3-voudige ondersteuning |

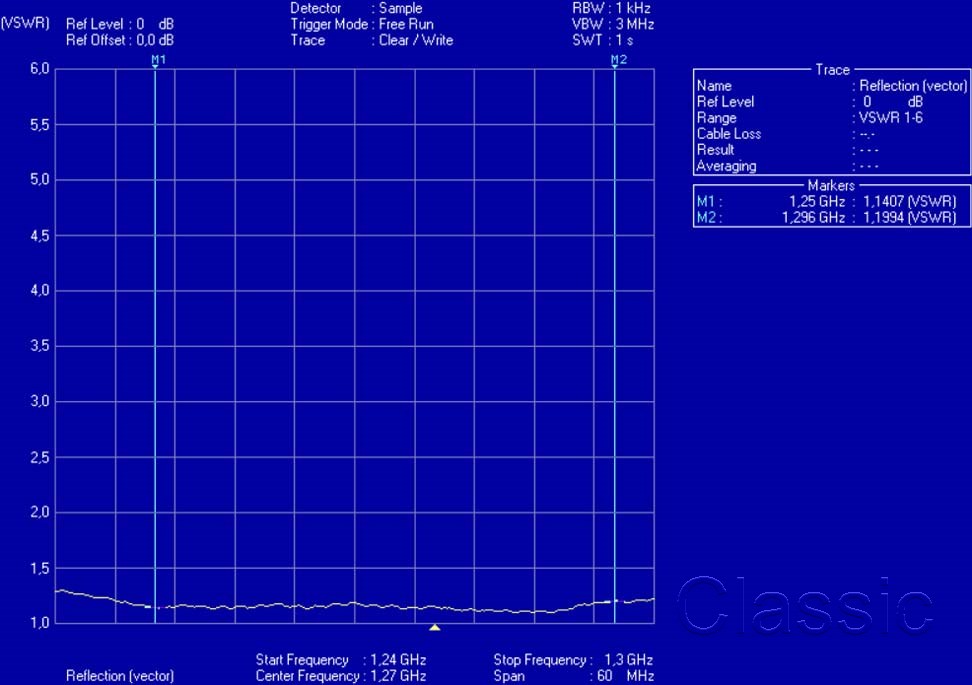

| Impedantie | : | 50 Ohm; zie SWR diagram |
| Aansluiting | : | N-connector female |
| Windlast | : | 89N bij 120km/h, 157N bij 160km/h |
| Max. vermogen | : | 400W CW; 750W PEP |
| Materiaal | : | boom en elementen van aluminium; mastklem en verbindingsdelen van verzinkt staal. |
| Mastklem | : | tevens geschikt voor elevatie instelling |
| Gewicht | : | 2,0 kg |
| Stackafstand voor horizontale polarisatie | : | H = 69cm V = 68cm |
| Stackafstand voor vertikale polarisatie | : | H = 68cm V = 69cm |
Maten en gewicht zijn inclusief verpakking
| Maten |
: |
L163 x B20 x H11 cm |
| Gewicht |
: |
2,90 kg |
