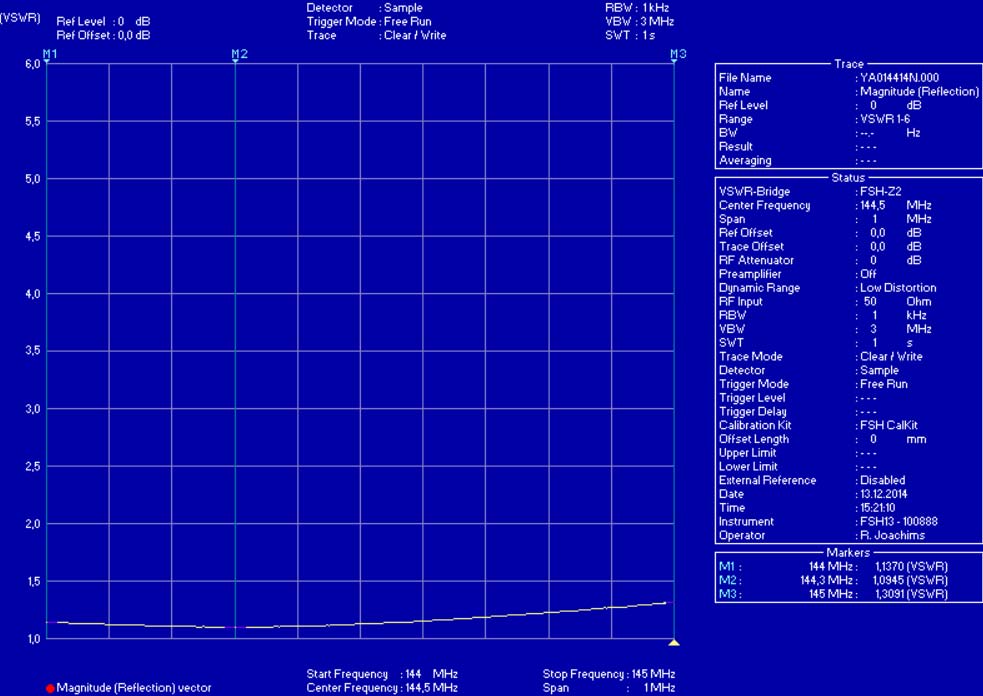

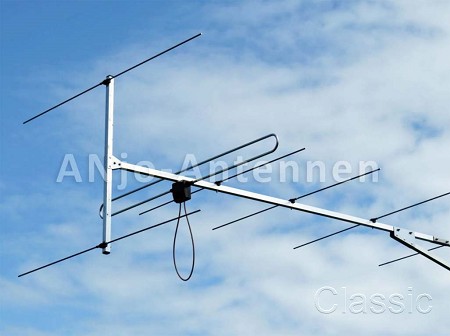

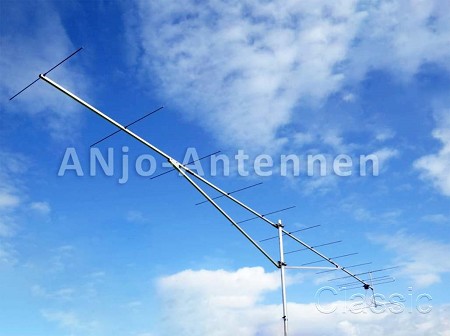

ANjo YA014414P is een gain geoptimaliseerde 14 elements wide space 2 m. Long Yagi antenne met gevouwen dipool, H-reflector en breedbandige 50 Ohm aanpassing; zie SWR diagram.
ANjo - antennes met meetbare kwaliteit en precisie (± 0,02mm!) zijn in Duitsland ontwikkelde en geproduceerde gain geoptimaliseerde yagi- en log-periodische antennes in het frequentiebereik 50 MHz tot 3000 MHz.
De veeleisende VHF/UHF/SHF radioamateur heeft de keuze uit een serie gain geoptimaliseerde, hoogwaardige Yagi-antennes voor Tropo, Es, MS, EME en andere modi. Circulair gepolariseerde satellietantennes, zowel als omni-directionele als directionele antennes. Gedeeltelijk schakelbare LHCP of RHCP. Meerdere gestapelde viervoudige antennes met grote horizontale openingshoeken en optimale zijlob onderdrukking en tegelijkertijd zeer kleine verticale openingshoeken.
Specificaties
| Frequentiebereik | : | 144-146 MHz |
| Aantal elementen | : | 14 |
| Gain | : | 15,6 dBi |
| Voor/Achter verhouding | : | 19,1 dB |
| Openingshoek | : | E=31° / H=33,5° |
| Boomlengte | : | 6,70 m (met ondersteuning) |
| Windlast | : | 270N bij 120km/h, 480N bij 160km/h |
| Mastdiameter | : | ø 50 mm (met dubbele mastklem) |
| Aansluiting | : | N-connector female (incl. coax balun) |
| Max. vermogen | : | 1kW CW; 2kW PEP |
| Materiaal | : | boom en elementen van aluminium; mastklem en verbindingsdelen van RVS |
| Gewicht | : | 6,50 kg |
| Stackafstand voor horizontale polarisatie | : | H = 386 cm V = 360 cm |
| Stackafstand voor vertikale polarisatie | : | H = 360 cm V = 386 cm |
Maten en gewicht zijn inclusief verpakking
| Maten |
: |
L200 x B17 x H17 cm |
| Gewicht |
: |
8,20 kg |
