ANjo YA130069P

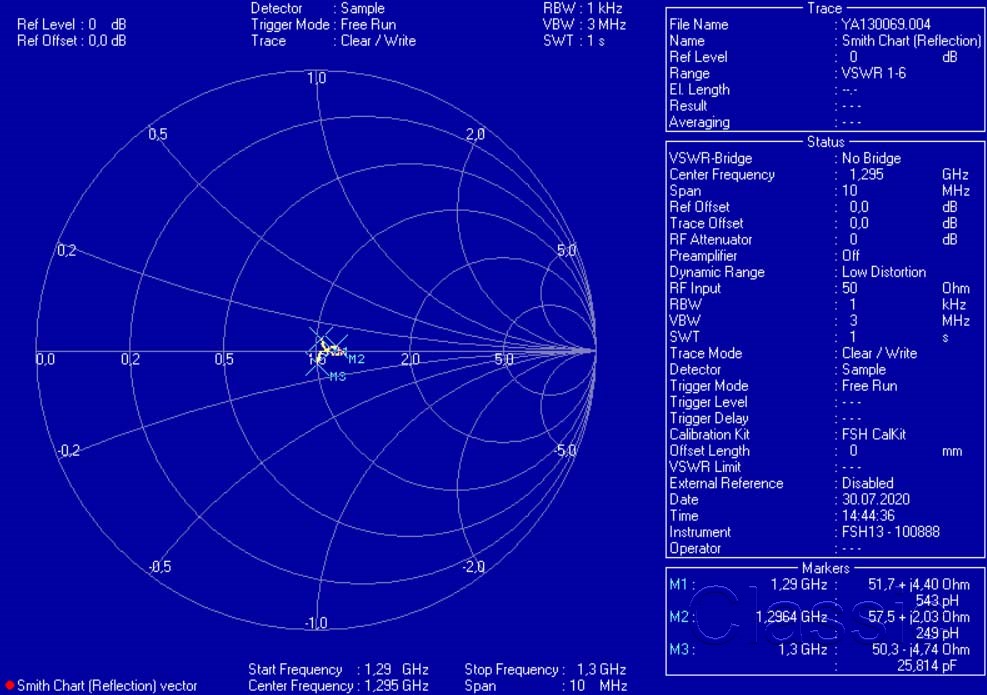

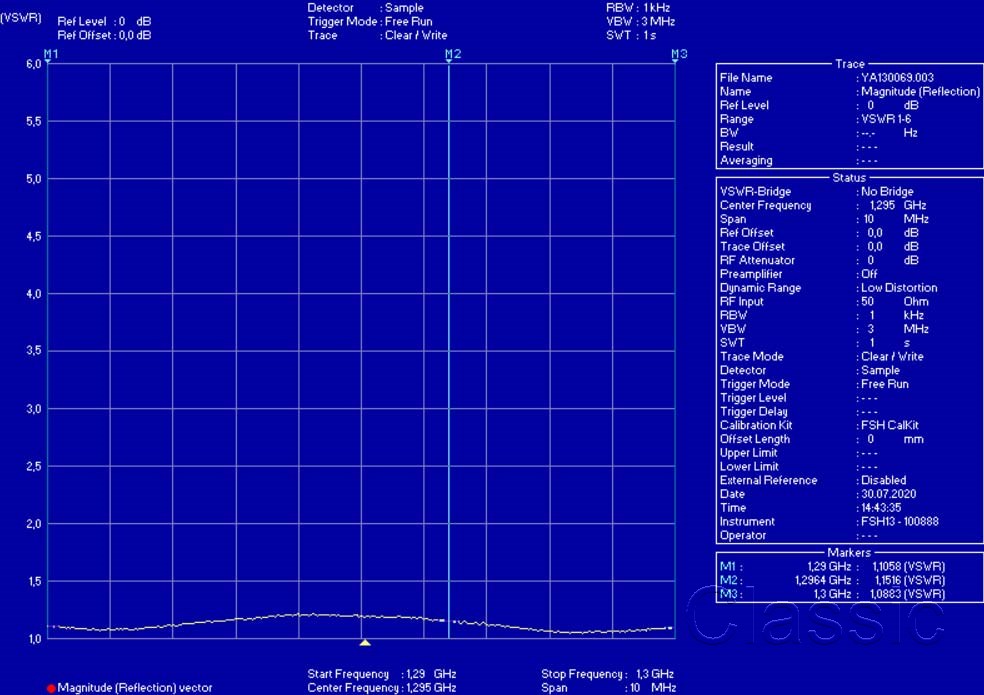

De ANjo YA130069P is een gain geoptimaliseerde 69 elements wide space 23 m. Long Yagi antenne met gevouwen dipool, kwadratische reflector en breedbandige 50 Ohm aanpassing; zie SWR diagram.

ANjo - antennes met meetbare kwaliteit en precisie (± 0,02mm!) zijn in Duitsland ontwikkelde en geproduceerde gain geoptimaliseerde yagi- en log-periodische antennes in het frequentiebereik 50 MHz tot 3000 MHz.

De veeleisende VHF/UHF/SHF radioamateur heeft de keuze uit een serie gain geoptimaliseerde, hoogwaardige Yagi-antennes voor Tropo, Es, MS, EME en andere modi. Circulair gepolariseerde satellietantennes, zowel als omni-directionele als directionele antennes. Gedeeltelijk schakelbare LHCP of RHCP. Meerdere gestapelde viervoudige antennes met grote horizontale openingshoeken en optimale zijlob onderdrukking en tegelijkertijd zeer kleine verticale openingshoeken.

Specificaties

Frequentiebereik	:	1240-1300 MHz
Aantal elementen	:	69 met gesloten kwadratische reflector waardoor betere F/B
Gain	:	22,5 dBi
Voor/Achter verhouding	:	25 dB
Openingshoek	:	E=14,7° / H=14,9°
Boomlengte	:	5,92 m (met dubbele ondersteuning)
Windlast	:	222N bij 120km/h, 395N bij 160km/h
Mastdiameter	:	ø 50 mm (met twee mastklemmen)
Aansluiting	:	N-connector female (incl. coax balun)
Max. vermogen	:	400W CW; 750W PEP
Materiaal	:	boom en elementen van aluminium; mastklem en verbindingsdelen van RVS
Gewicht	:	4,30 kg

Stackafstand voor horizontale polarisatie	:	H = 90 cm V = 89 cm
Stackafstand voor vertikale polarisatie	:	H = 89 cm V = 90 cm

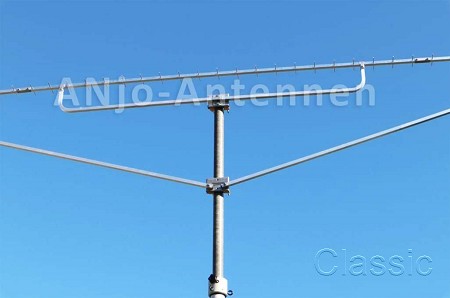

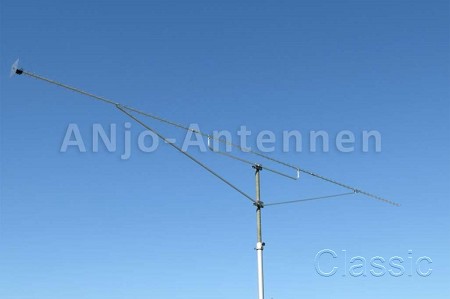

In verband met de aanzienlijke boomlengte en de kleine openingshoek is de antenne uitgevoerd met een dubbele ondersteuning. Iedere ondersteuning heeft bovendien een eigen mastklem. Deze stabiele constructie voorkomt dat ook bij sterke wind mechanische vervorming ontstaat en daardoor versterking en antennerichting behouden blijven.
