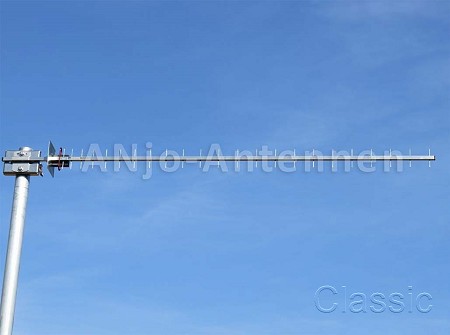

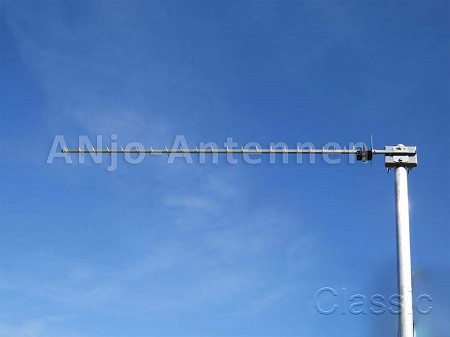

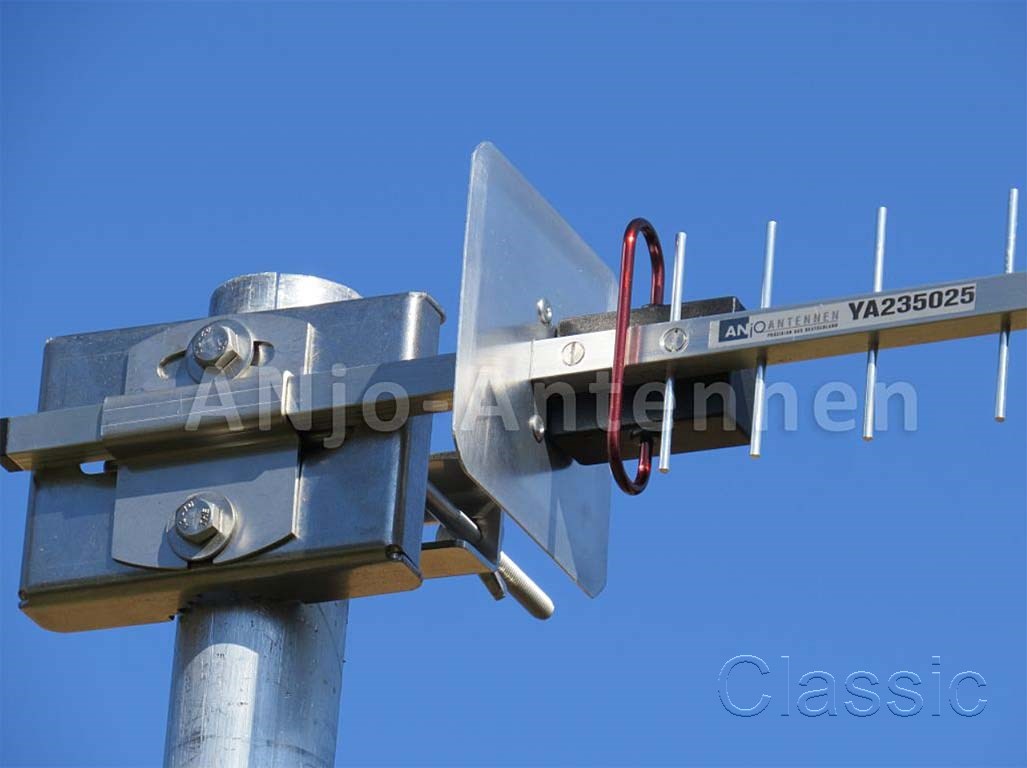

ANjo YA235025P is een gain geoptimaliseerde 25 elements wide space 13 cm voormast Yagi antenne met gevouwen dipool, gesloten vierkante reflector en breedbandige 50 Ohm aanpassing; zie SWR diagram.
ANjo - antennes met meetbare kwaliteit en precisie (± 0,02mm!) zijn in Duitsland ontwikkelde en geproduceerde gain geoptimaliseerde yagi- en log-periodische antennes in het frequentiebereik 50 MHz tot 3000 MHz.
De veeleisende VHF/UHF/SHF radioamateur heeft de keuze uit een serie gain geoptimaliseerde, hoogwaardige Yagi-antennes voor Tropo, Es, MS, EME en andere modi. Circulair gepolariseerde satellietantennes, zowel als omni-directionele als directionele antennes. Gedeeltelijk schakelbare LHCP of RHCP. Meerdere gestapelde viervoudige antennes met grote horizontale openingshoeken en optimale zijlob onderdrukking en tegelijkertijd zeer kleine verticale openingshoeken.
Specificaties
| Frequentiebereik | : | 2300-2460 MHz (geschikt voor hor. en vert. montage) |
| Aantal elementen | : | 25 met gesloten vierkante reflector waardoor betere F/B |
| Gain | : | 18,2 dBi |
| Voor/Achter verhouding | : | 26,9 dB |
| Openingshoek | : | E=21,5° / H=21,9° |
| Boomlengte | : | 1,20 m |

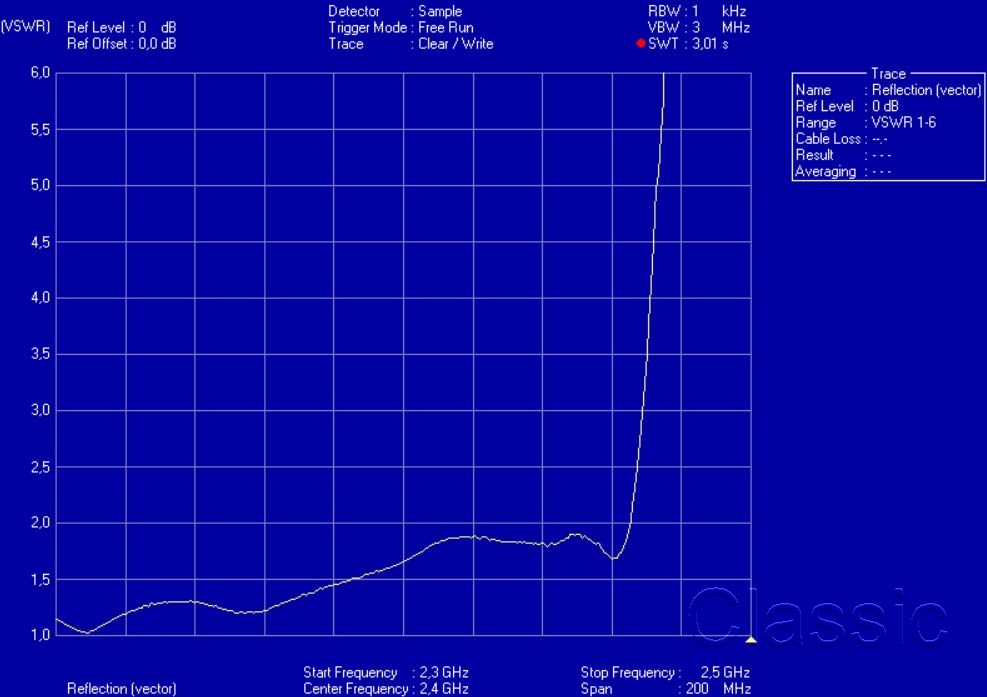

| Impedantie | : | 50 Ohm; zie SWR diagram |
| Aansluiting | : | N-connector female |
| Windlast | : | 27N bij 120km/h, 48N bij 160km/h |
| Max. vermogen | : | 200W CW; 400W PEP |
| Mastdiameter | : | ø 50 mm (met mastklem geschikt voor elevatie instelling) |
| Materiaal | : | boom en elementen van aluminium; mastklem en verbindingsdelen van RVS |
| Gewicht | : | 0,7 kg |
| Stackafstand voor horizontale polarisatie | : | H = 34cm V = 34cm |
| Stackafstand voor vertikale polarisatie | : | H = 34cm V = 34cm |
Maten en gewicht zijn inclusief verpakking
| Maten |
: |
L125 x B11 x H11 xm |
| Gewicht |
: |
1,20 kg |
