De HLA-serie solid state lineairs is speciaal ontwikkeld voor gebruik met HF QRP transceivers zoals FT-817, IC-703, K3, etc. Indien u in het bezit bent van een 100 Watt transceiver moet het uitgangsvermogen van de stuurzender drastisch worden gereduceerd. Schade aan de lineair ontstaan door aansturing met overmatig ingangsvermogen valt niet onder garantie.
Is het uitgangsvermogen van de stuurzender niet regelbaar, dan moet bij een aansturing van meer dan 8 Watt CW/FM (of 12 Watt PEP) een passende ingangsverzwakker worden tussen geschakeld. Een T of Pi verzwakker bestaat slechts uit drie weerstanden en wordt meestal in eigen regie gemaakt. Bedenk wel, dat de inline verzwakker ook het ontvangen signaal met dezelfde waarde verzwakt.
Overigens is dan het effect van een nageschakelde HLA-150* zeer beperkt.
Specificaties Algemeen
| Voedingsspanning | : | 13,8 VDC +/- 1V @ 30 A max. |

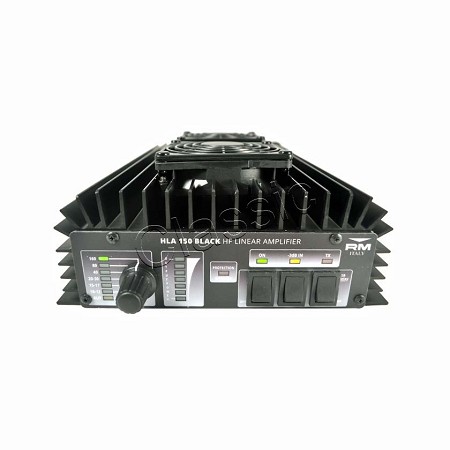

| Output | : | 7-voudige LED output indicator |
| Modes | : | AM, FM, SSB, CW mode / PTT of Vox |
| Filters | : | 6 ingebouwde lowpass filters (160, 80, 40, 20/30, 15/17, 10/12 m) handmatig of automatische bandkeuze (microprocessor gestuurd) |
| Beveiliging | : | beveiligd tegen te hoge SWR en te hoge temperatuur |

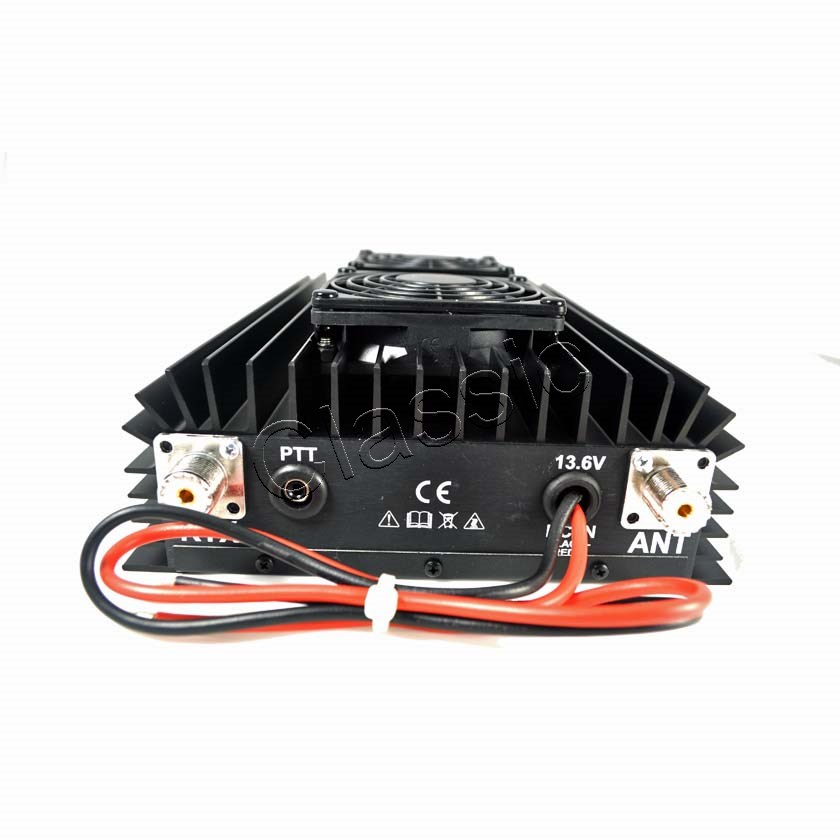

| Aansluitingen | : | SO 239 voor input en output |
| PTT | : | HF VOX en hardwarematig via RCA female aan achterzijde |
| Behuizing | : | robuuste aluminium behuizing |
Specificaties HLA-150V
| Power output | : | 150 W max. |
| Power input | : | 1-10 W alle modes |
| Frequentiebereik | : | 10-160 m., incl. WARC |
| Transistoren | : | 2 x SD 1446 |

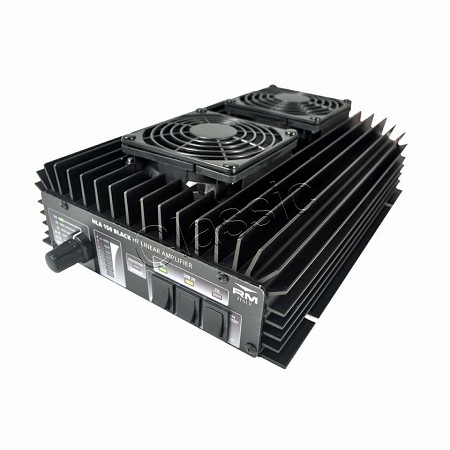

| Geforceerde koeling | : | ja, twee ventilatoren aan bovenzijde |
| Afmetingen | : | B 190 x D 300 x H 83 mm |
| Gewicht | : | ca. 2 kg |
Maten en gewicht zijn inclusief verpakking
