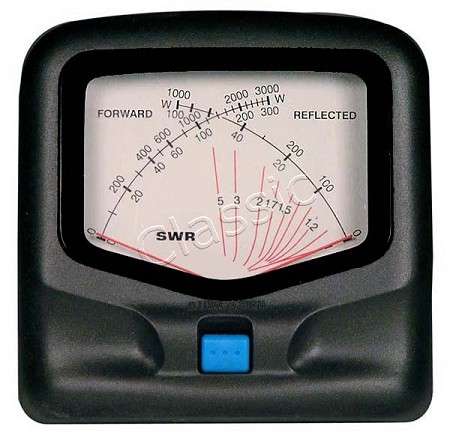

SX-20/RX-20 is een compacte SWR/Power Kruismeter, geschikt voor 1,8 tot 200 MHz. Te gebruiken bij metingen aan zowel een mobiel als basis station.
Specificaties
| Frequentiebereik | : | 1,8-200 MHz |
| Type meter | : | Kruismeter *) |
| Schaal | : | 30 W/300 W |
| Minimum input power | : | 2 W |
| Nauwkeurigheid | : | +/- 10% bij volle schaal |
| Impedantie | : | 50 Ohm |
| Aansluiting | : | 2x SO 239 (PL-female) |
| Spanningsvoorziening | : | 12 VDC (alleen voor schaalverlichting); DC kabel wordt meegeleverd |
| Afmetingen | : | B85 x H85 x D90 mm |
| Gewicht | : | ca. 269 gram |
*) De ingebouwde kruismeter geeft het voorwaartse en het gereflecteerde vermogen aan. Tegelijkertijd wordt op de kruising van de beide wijzers en de daarachter liggende roodgekleurde bogen de SWR afgelezen. Alles in één oogopslag.
Maten en gewicht zijn inclusief verpakking
| Maten |
: |
L11,5 x B11,5 x H11 cm |
| Gewicht |
: |
0,35 kg |
