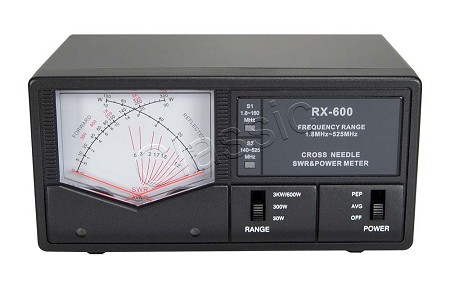

Deze analoge
MAAS RX-600 SWR/Power kruismeter heeft twee omschakelbare zelfstandige couplers (RF meet systemen) t.w. voor 1,8-200 MHz en 140-525 MHz. Hierdoor wordt een grotere nauwkeurigheid van de meting over een breed frequentiebereik verkregen. Voor het lage frequentiebereik heeft de coupler SO239 (PL) en voor het hoge bereik N-type aansluitingen.
Voor het lage frequentiebereik is de max. power 3000 Watt (gedurende 15 sec.)
Voor het hoge frequentiebereik is de max. power 600 Watt (gedurende 15 sec.)
Beide afleesbaar in de stand Power Range 600 W/3 KW
Tot max. 300 Watt CW/SSB mag de meter continu in-line zijn opgenomen.
Specificaties
| Frequentiebereik | : | 1,8-200 MHz (S1) + 140-525 MHz (S2) |
| Type meter | : | Kruismeter |
| Schaal | : | 30/300/3000 W | Geeft gemiddeld en piekvermogen aan |
| Continue powermeting | : | CW/SSB 1,2-200 MHz = 300 W | 140-525 MHz = 300 W |
| Max. power | : | 3 kW - 15 sec. | 2 kW - 30 sec. | 1 kW - 60 sec. op HF/VHF en 600 W - 15 sec. op UHF |
| Minimale power input | : | 0,5 W |
| Nauwkeurigheid | : | 30 W schaal ± 5% | 300 W schaal ± 5% | 600 W schaal ± 7,5% | 3 kW schaal ± 7,5% |
| Impedantie | : | 50 Ohm |

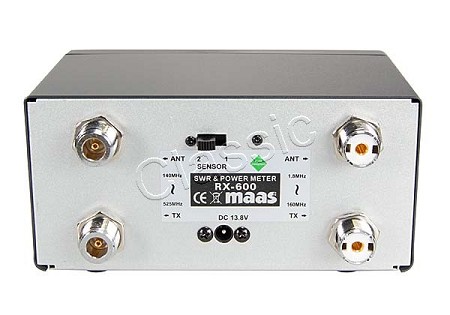

| Aansluitingen | : | 2 x SO 239 (PL female; 1,8-200 MHz) + 2 x N-type female (140-525 MHz) |
| Afmetingen | : | B 150 x D 100 x H 65 mm |
| Gewicht | : | 630 g |
Maten en gewicht zijn inclusief verpakking
| Maten |
: |
L21 x B16 x H10 cm |
| Gewicht |
: |
0,81 kg |
