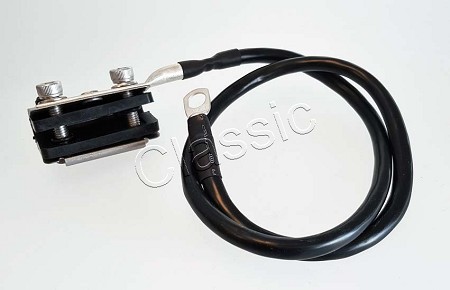

Grounding Kit Coax ø 10 mm

Grounding Kit Coax ø 10 is geschikt voor 10-11 mm coaxkabel zoals RG213, H2000, AIRCOM en kabels met gelijke diameter.

Aardingsklem voor het aarden van de coaxkabels van een antenne installatie wanneer aan de daarvoor gestelde veiligheidseisen moet worden voldaan. Met behulp van de aardingsklem wordt de mantel van een coaxkabel verbonden met een aardelektrode. Zie ook montage onder.

Specificaties

- Geschikt voor coax kabel met aluminium of koperen afscherming
- Overgangsweerstand < 1 Milli-Ohm
- Weerbestendigheid volgens (IEC 68–2-14)
- Clamp: roestvrij staal V2A
- Afdichting: EPDM Synthetische rubber
- Aardingskabel: koperlitze vertint, 600 mm lang, Ø 16 mm²; Kabelschoen M8; PVC isolatie, zwart CEI 20-22

Montage

	:	Verwijder voorzichtig de kunststofmantel van de kabel op het voorgenomen aardpunt over een lengte van 26 mm.
	:	Smeer de kabel links en rechts van de verwijderde kunststofmatel zorgvuldig in met de bijgeleverde speciale silikonenvet
	:	Open de roestvrij stalen clamp en breng de binnengeleider precies aan op het vrijgemaakte aardpunt.
	:	Sluit de clamp en draai de inbus bout aan en zorg daarbij dat de rubber tule in de clamp de kabel geheel omsluit en afdicht.
	:	Sluit nu de kabelschoen van de aardingskabel met een M8 bout aan op het aardpunt
	:	De aardingskabels van meerdere aardingsklemmen worden bij voorkeur op hetzelfde aardpunt aangesloten.
