YAESU G-1000DXC

Azimuth rotor, incl. controller preset/var. omloopsnelheid voor grotere systemen


Omschrijving
Excl btw
Incl btw
Per
Aantal

YAESU G-1000DXC
Art. 306008
Niet voorradig. Levertijd minimaal 3-4 weken; nog niet bekend
Excl btw € 445,46
Incl btw € 539,00
Per 1 St.
Tijdelijk uitverkocht
Alle prijzen zijn excl. verzendkosten
VOOR EU PARTICULIEREN
De BTW wordt automatisch herberekend voor het land waarvan de vlag rechts bovenin is gekozen.

BEDRIJVEN MET EU BTW-ID-NUMMER
Gelieve te registreren met het EU BTW-ID-Nr., voordat u de eerste keer online bestelt. Na handmatige controle wijzigen wij de BTW in 0%. Daarna eerst inloggen.
Artikel aanbevelen aan bekende
Download deze info als PDF
Hoe worden de connectoren aan de rotor-stuurkabel gemonteerd?

YouTube geblokkeerd

Om YouTube videos te kunnen bekijken moet u de 'Marketing' cookies accepteren.

Koop een rotor altijd een maat groter dan nodig !

Bedenk bovendien, dat de opgegeven specificaties gelden voor een opstelling tot een hoogte van 18 meter boven het maaiveld. Boven 18 meter geldt een bijtelling van 1 kg per meter (=9,8 N)

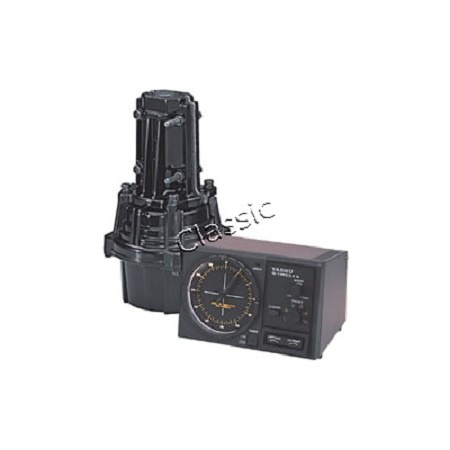

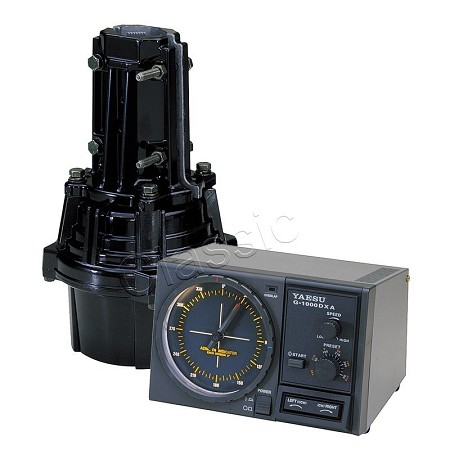

De Yaesu G-1000DXC azimuth rotor is geschikt voor middelgrote antennesystemen. De rotor wordt geleverd inclusief controller voorzien van preset en variabele omloopsnelheid.

Specificaties

Kompasschaal : 450° kompasschaal
360° omloopsnelheid : 55 sec.
Draaimoment : 800 kg/cm
Remmoment : 6000 kg/cm
Max. windbelasting : 2,2 m² (in mast)
Max. windbelasting : 0,75 m² met antennebuis L=60 cm
Max. verticaal gewicht : 200 kg
Mastdiameter : 38-63 mm
Rotor gewicht : ca. 3,5 kg
Rotor dia. x h : 170 x 300 mm
Afmetingen controller : B190 x H125 x D150 mm
Gewicht controller : ca. 2,7 kg
Benodigde stuurkabel : 6-aderig (niet inbegrepen)
Connectoren : niet inbegrepen

Yaesu levert de rotoren standaard zonder connectoren en stuurkabel.

Maak uw keuze uit onderstaande geadviseerde connectoren/kabels:

- Speciale connectorset voor rotor en control unit
- Benodigde 6-aderige stuurkabel kunt u per meter bestellen
- Yaesu stuurkabel incl. gemonteerde connectoren; lengte 25 m.

Download aan de rechterzijde de aanwijzing voor de montage van de connectoren.

Enkele tips!

Bij grote lengte stuurkabel ontstaat spanningsval en wordt de rotor minder krachtig. Gebruik dan dikkere aders voor de aanvoer van de motorspanning of pas parallel montage van de betreffende aders toe.

Ter voorkoming van interferentie in de besturing/aanwijzing, stuurkabel van rotoren met preset/variabele omloopsnelheid electronica niet bundelen met coaxkabel. Houdt bij zendvermogen van > 500 W een afstand van tenminste 20 cm aan.

Met betrekking tot de aan te houden ruimte in de coax kabel(s) bij de rotorpassage een tip uit de praktijk.

Zet de rotor op de helft van de totale rotatie van 450 graden. In geval van de G-450C dus 225 graden. Fixeer de antenne kabel(s) aan de rotorpijp aan de 225 graden zijde en fixeer de kabel aan de standpijp (of mast) aan de tegenoverliggende 450 graden zijde. De benodigde extra ruimte in de kabel voor de rotatie links- of rechtsom is dan dezelfde. De stijfheid van de kabel(s) is bepalend voor voldoende hoogteverschil tussen de beide fixatiepunten. Op deze wijze wordt ongewenst inhaken voorkomen en wordt bovendien de kabel mechanisch minder belast.


Maten en gewicht zijn inclusief verpakking
Maten  :  L30 x B26 x H35 cm
Gewicht  :  7,80 kg
