YAESU G-5500DC

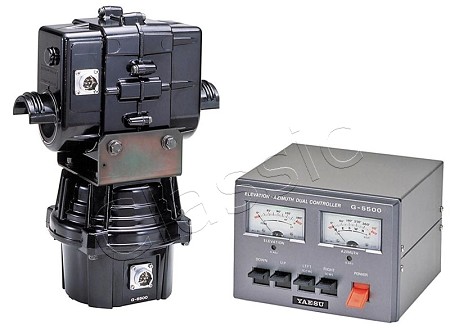

Yaesu G-5500DC Azimuth/Elevatie combinatierotor voor satellietcommunicatie. De Yaesu G-5500DC AZ / EL Combi Rotor is geschikt voor azimuth- en elevatie instelling van middelgrote unidirectionele satellietantennesystemen die op afstand worden bediend vanaf het station. De twee rotoren kunnen samen als combinatie op een mast worden gemonteerd of afzonderlijk van elkaar met de azimutrotator in een toren en de elevatierotator aan de roterende buis. In dat geval wordt de u-vormige montageplaat niet gebruikt.

Specificaties azimuth

Draaicirkel	:	450°
Omloopsnelheid 360°	:	70 sec.
Draaimoment	:	600 kgf/cm
Remmoment	:	4000 kgf/cm
Max. windbelasting	:	1 m2 (in mast)
Max. verticaal gewicht AZ	:	100 kg
Mastdiameter	:	38-63 mm
Rotor dia. x h	:	186 x 150 mm
Connector	:	inclusief
Benodigde stuurkabel	:	6-aderig (niet inbegrepen)

Specificaties elevatie

Draaicirkel	:	180°
Omloopsnelheid 180°	:	80 sec.
Draaimoment	:	1400 kgf/cm
Remmoment	:	4000 kgf/cm
Max. verticaal gewicht	:	30 kg
Boomdiameter	:	32-43 mm
Afmetingen rotor	:	B 254 x H 190 x D 129 mm
Connector	:	inclusief
Benodigde stuurkabel	:	6-aderig (niet inbegrepen)

De leveringsomvang omvat:

Azimuthale rotor
Elevatie rotor
Dubbele besturingseenheid inclusief geïntegreerde RS-232C-interface voor pc-besturing
Montageplaat, U-vormig
1 set klemschalen voor buismontage
2 sets connectors voor rotor en besturingseenheid
hardware

Accessoires

De benodigde 2 x (azimuth + elevatie) 6-aderige stuurkabels zijn niet inbegrepen. Deze kunt u per meter bestellen.

De bracket set voor gescheiden montage van de elevatie rotor is niet inbegrepen. Order daarvoor extra 2 sets double pipe clamp art. 3080487

Zie ook onderstaande gerelateerde artikelen.

Enkele tips!

Bij grote lengte stuurkabel ontstaat spanningsval en wordt de rotor minder krachtig. Gebruik dan dikkere aders voor de aanvoer van de motorspanning of pas parallel schakeling van een aantal aders toe.

Ter voorkoming van interferentie in de besturing/aanwijzing, stuurkabel van rotoren met preset/variabele omloopsnelheid electronica niet bundelen met coaxkabel. Houdt bij zendvermogen van > 500 W een afstand van tenminste 20 cm aan.
