HIGHFLEXX 7

Nieuw in ons leveringsprogramma!

HIGHFLEXX 7 - Leverbaar op rollen van 10 meter, 25 meter, 50 meter en 100 meter

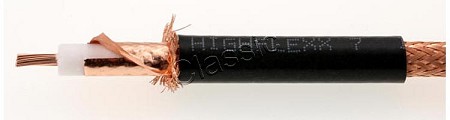

HIGHFLEXX 7 is een 50 Ohm coaxkabel voor het frequentiebereik DC tot 6 GHz. De in verhouding tot de diameter lage demping en uitstekende flexibiliteit maken de toepassing van deze kabel voor gebruik in communicatietechniek interessant en aan te bevelen. De geringe demping van HIGHFLEXX 7 wordt bereikt door een uiterst verliesvrije PE-diëlectricum, bestaande uit schuim met geringe dichtheid. De kern van HIGHFLEXX 7 is een koperlitze en daardoor zeer flexibel. De afscherming van HIGHFLEXX 7 bestaat uit een overlappende koperfolie met daaroverheen een koperen vlechtwerk. De afscherming bedraagt daardoor 100%. De koperfolie heeft aan de binnenzijde een PE beschermlaag, waardoor deze bij buigen tegen scheuren wordt beschermd.

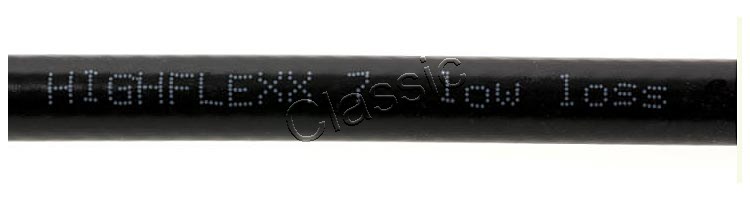

De buitenmantel van HIGHFLEXX 7 bestaat uit een UV-bestendige PVC laag.

Specificaties (conform opgave fabrikant Messi & Paoloni)

Impedantie	:	50 Ohm
Kern	:	Koper, 19 x 0,38 mm, ø 1,85 mm
Diëlectricum	:	5,0 +/- 0,1 mm

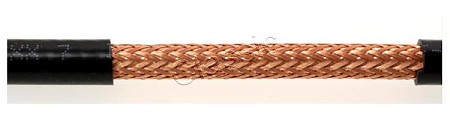

Afscherming	:	Koperfolie, bedekkingsgraad 100 %, ø 5,1 mm | koperen vlechtwerk, bedekkingsgraad 70 %, ø 5,75 mm
Buitenmantel	:	Zeer flexibel PVC: 7,3 mm UV-bestendig
Verkortingsfactor	:	0,83
Capaciteit per meter	:	75 pF/m
Buigradius	:	tot minimaal 34 mm
Temperatuurbereik tijdens gebruik	:	-45°C - +70°C; tijdens aanleg -45°C - +70°C
Weerstand kern/100 m	:	0,73 Ohm
Weerstand afscherming/100 m	:	0,88 Ohm
Gewicht/100 m	:	7 kg
Max. belastbaarheid	:	10 MHz - 2280 Watt | 144 MHz - 620 Watt | 1296 MHz - 195 Watt

Demping in dB/100 m

1,8 MHz	:	0,95 dB
3,5 MHz	:	1,28 dB
7 MHz	:	1,6 dB
10 MHz	:	1,9 dB
28 MHz	:	3,0 dB
50 MHz	:	4,0 dB
100 MHz	:	5,8 dB
145 MHz	:	6,9 dB
432 MHz	:	12,3 dB
1296 MHz	:	22,3 dB
2400 MHz	:	32,3 dB

Electrische 1/2 golf (m.) = { [ 300 / frequentie MHz ]

:

2 } x verkortingsfactor
