HyperFlex 10

Nieuw in ons leveringsprogramma!

HyperFlex 10 - Leverbaar op rollen van 10 meter, 25 meter en 50 meter

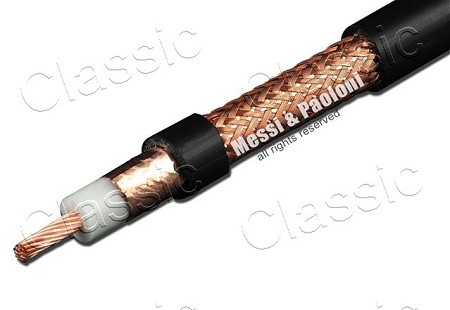

HyperFlex 10 is een 50 Ohm coaxkabel voor het frequentiebereik DC tot 10 GHz. Ondanks de diameter, toch een flexibele coaxkabel. De lage demping en flexibiliteit maken de toepassing van deze kabel voor gebruik in communicatietechniek interessant en aan te bevelen. De geringe demping van HyperFlex 10 wordt bereikt door een uiterst verliesvrije PE-diëlectricum, bestaande uit schuim met geringe dichtheid. De kern van HyperFlex 10 is een koperlitze en daardoor zeer flexibel. De afscherming van HyperFlex 10 bestaat uit een overlappende koperfolie met daaroverheen een koperen vlechtwerk. De afscherming bedraagt daardoor 100%. De koperfolie heeft aan de binnenzijde een PE beschermlaag, waardoor deze bij buigen tegen scheuren wordt beschermd. In verband met de flexibiliteit ook geschikt voor gebruik in antennesystemen met rotor.

De buitenmantel van HyperFlex 10 bestaat uit een UV-bestendige PVC laag.

Specificaties (conform opgave fabrikant Messi & Paoloni)

Impedantie	:	50 Ohm
Kern	:	Koper, 19 x 0,59 mm, ø 2,9 mm
Diëlectricum	:	7,3 +/- 0,05 mm
Afscherming	:	Koperfolie, bedekkingsgraad 100% | koperen vlechtwerk, bedekkingsgraad 85%
Buitenmantel	:	Zeer flexibel PVC: 10,3 mm UV-bestendig
Verkortingsfactor	:	0,87
Capaciteit per meter	:	78 pF/m
Buigradius	:	tot minimaal 80 mm
Temperatuurbereik tijdens gebruik	:	-40°C - +60°C
Weerstand kern/km	:	3,6 Ohm
Weerstand afscherming/km	:	12 Ohm
Gewicht	:	116 g/m
Max. belastbaarheid	:	10 MHz - 3447 Watt | 144 MHz - 956 Watt | 1296 MHz - 302 Watt

Demping in dB/100 m

1,8 MHz	:	0,8 dB
3,5 MHz	:	1,0 dB
7 MHz	:	1,1 dB
10 MHz	:	1,3 dB
28 MHz	:	2,0 dB
50 MHz	:	2,7 dB
100 MHz	:	3,9 dB
144 MHz	:	4,7 dB
430 MHz	:	8,6 dB
1296 MHz	:	15,4 dB
2400 MHz	:	21,8 dB

Electrische 1/2 golf (m.) = { [ 300 / frequentie MHz ]

:

2 } x verkortingsfactor
