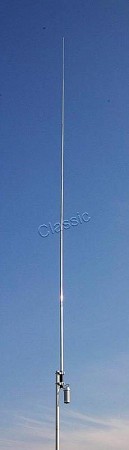

Diamond BB-7V is een lichtgewicht, compacte breedband HF vertical.

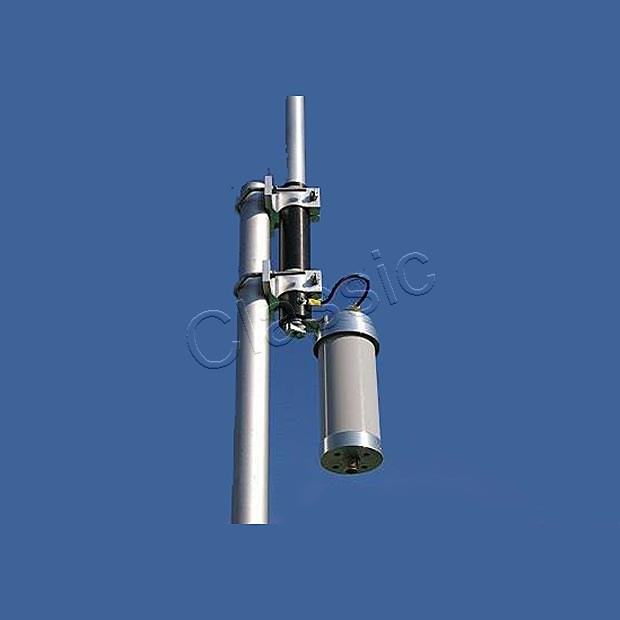

De voeding geschiedt door middel van een breedband matching network met SO 239 aansluiting. In verband met een sterk variërende impedantie over het grote frequentiespectrum is voor de aanpassing een hand- c.q. autotuner met een groot aanpasbereik noodzakelijk.
Een ingebouwde ATU heeft een beperkt aanpasbereik (~ SWR 1:2) en zal niet altijd in staat zijn om een goede aanpassing te bereiken.
Specificaties
| Frequentie bereik | : | 2 - 30 MHz (Breedband tuner noodzakelijk) |
| Antennelengte | : | 6,70 m. |
| Aantal secties | : | 6 |
| Radialen | : | geen |
| Max. vermogen | : | 250 W (SSB) |
| Connectoraansluiting | : | SO 239 (PL-female) |
| Standpijp | : | dia. 30-62 mm |
| Gewicht | : | ca. 2,3 kg |

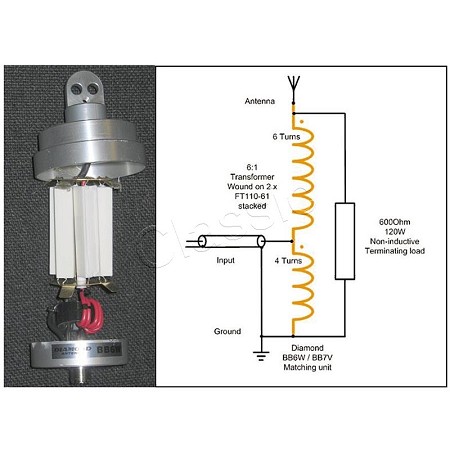

In de behuizing van het matching netwerk bevinden zich een 6:1 UNUN transformator en een inductievrije 600 Ohm / 120 Watt belastingweerstand.
WAARSCHUWING DIAMOND!
Het gebruik van de nieuwe digitale modi FT8 / FT4 / WSPR is een extra belasting voor de antenne en andere apparatuur vanwege continu carrier uitzending. Reduceer dan voor alle Diamond antennes het uitgangsvermogen tot max. 1/5 van de gespecificeerde SSB(PEP) max. power.
Maten en gewicht zijn inclusief verpakking
| Maten |
: |
L135 x B14 x H11 cm |
| Gewicht |
: |
3,50 kg |
